في البداية نشكر كل من راسلنا لإنجاز هذا التمرين
ومن يرغب في إرسال تمارين الرجاء إضغط هنا
و إن كنت لم تشاركنا بطريقة الإسقاط المتعامد في بلدكم ,
فمهم جدّا و لمصلحتك بأن تبدي تعليقك هنا
و في ما يلي النسخة الأصلية للتمرين
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-248.png)
الرسم الثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-249.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-250.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-251.png)

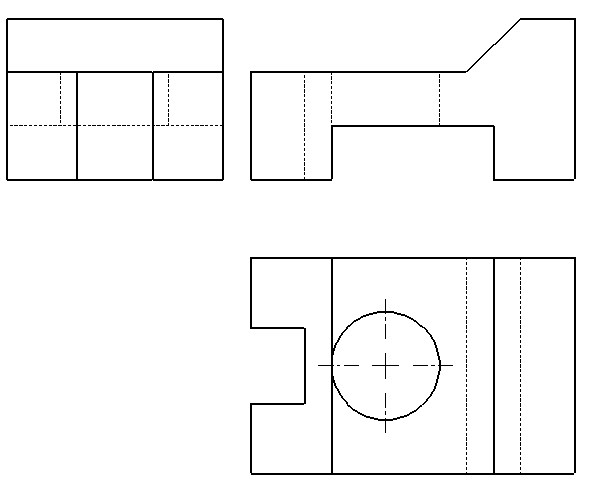

الإسقاط المتعامد للقطعة (بالطريقة الفرنسيّة)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-252.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-255.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-256.png)

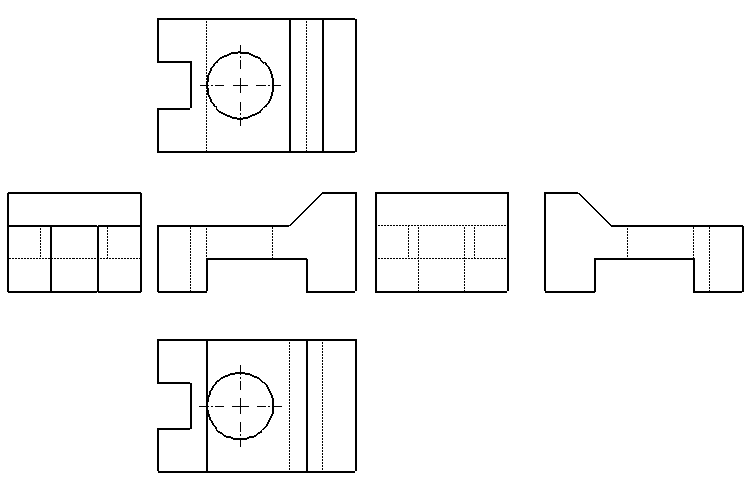

لمشاهد هذه الرسوم بالطريقة الإنجليزية إضغط هنا و إضغط هنا و إضغط هنا

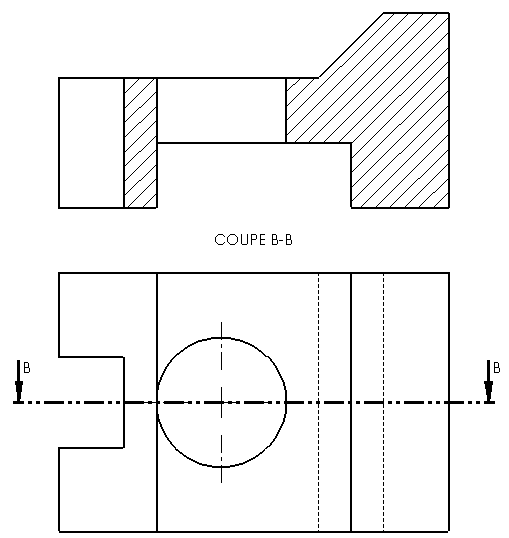

القطاع البسيط (بالطريقة الفرنسيّة)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-258.png)
لمشاهد هذه الرسوم بالطريقة الإنجليزية إضغط هنا

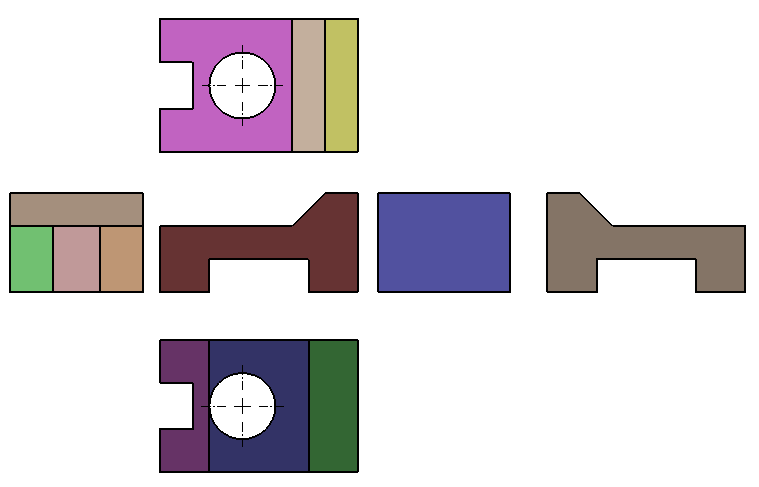

ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-260.png)
تمرين
أنجز هذه القطعة بإستعمال برمجية سوليد وركس و تثبّت إنّ وزنها 97.36 غ علما إنّ مادة القطعة Alliage 1060
إنجاز القطعة من خلال برمجيّة سوليد وركس 2014 (لاحقا)
لا تبخل علينا بإعجابك و تعليقاتك البنّاءة لإثراء هذا التمرين بالضغط هنا
