في البداية نشكر كل من راسلنا لإنجاز هذا التمرين.ومن يرغب في إرسال تمارين الرجاء إضغط هنا
و في ما يلي النسخة الأصلية للتمرين
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-101-1015x1024.png)

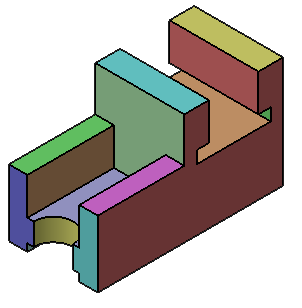

الرسم الثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-102-1024x277.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-103-1024x270.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-104-1024x277.png)
الإسقاط المتعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-105-1024x551.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-106-1024x552.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-107.png)
ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/05/image-108.png)
تمرين
أنجز هذه القطعة بإستعمال برمجية سوليد وركس و تثبّت إنّ وزنها 184.91 غ علما إنّ مادة القطعة Alliage 1060
إنجاز القطعة من خلال برمجيّة سوليد وركس 2014 (لاحقا)
