في البداية نشكر كل من راسلنا من الدولة العربية أردن لإنجاز هذا التمرين.
و في ما يلي النسخة الأصلية للتمرين (رسم المسقط الثالث)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/177739683_1128434814329479_6833345033235146986_n.jpg)

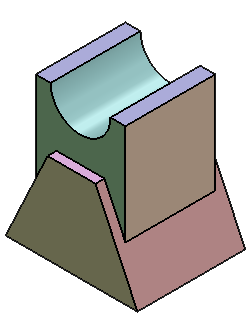

الرسم الثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-535-1024x284.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-534-1024x286.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-536-1024x279.png)
الإسقاط المتعامد للقطعة (بالطريقة الفرنسية)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-538.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-539.png)
الإسقاط المتعامد للقطعة (بالطريقة الإنقليزية)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-541.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-540.png)
ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-542.png)
تمرين
أنجز هذه القطعة بإستعمال برمجية سوليد وركس و تثبّت إنّ وزنها 128.48غ علما إنّ مادة القطعة Alliage 1060
إنجاز القطعة من خلال برمجيّة سوليد وركس 2014 (يتبع)
