في البداية نشكر كل من راسلنا لإنجاز هذا التمرين.
و في ما يلي النسخة الأصلية للتمرين (رسم المسقط الثالث)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/178140126_1092532681242997_8033366934914566796_n.jpg)

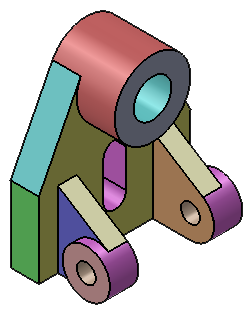

الرسم الثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-527-1024x338.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-528-1024x323.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-529-1024x317.png)
الإسقاط المتعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-530.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-531.png)
القطاع البسيط
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-532.png)
ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-533.png)
تمرين
أنجز هذه القطعة بإستعمال برمجية سوليد وركس و تثبّت إنّ وزنها 324.73غ علما إن مادة القطعة Alliage 1060
إنجاز القطعة من خلال برمجيّة سوليد وركس 2014 (يتبع)
لا تبخل علينا بإعجابك و تعليقاتك البنّاءة لإثراء هذا التمرين بالضغط هنا
