في البداية نشكر كل من راسلنا لإنجاز هذا التمرين.
و في ما يلي النسخة الأصلية للتمرين (رسم المسقط الثالث)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/4.jpg)

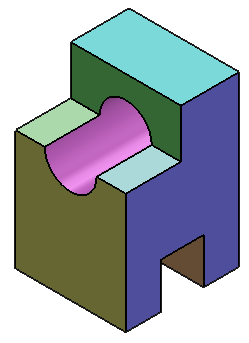

الرسم الثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-470-1024x318.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-472-1024x307.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-473-1024x319.png)
الإسقاط المتعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-474.png)
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-475.png)
القطاع البسيط
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-476.png)
ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2021/04/image-477.png)
تمرين
أنجز هذه القطعة بإستعمال برمجية سوليد وركس و تثبّت إنّ وزنها 112.57 غ علما إنّ مادّة القطعة alliage 1060
إنجاز القطعة من خلال برمجيّة سوليد وركس 2014 (لاحقا)
