في البداية كل الشكر لمن راسلنا و خاصة من الدولة الشقيقة جزائر لإنجاز هذا التمرين المدرسي و كما أتوجّه للجميع إفادتنا بتمارين أخرى لتعم الفائدة للجميع
في ما يلي النسخة الأصلية للتمرين
رسومات ومعطيات حول القطعة
الرسم الثلاثي الأبعاد

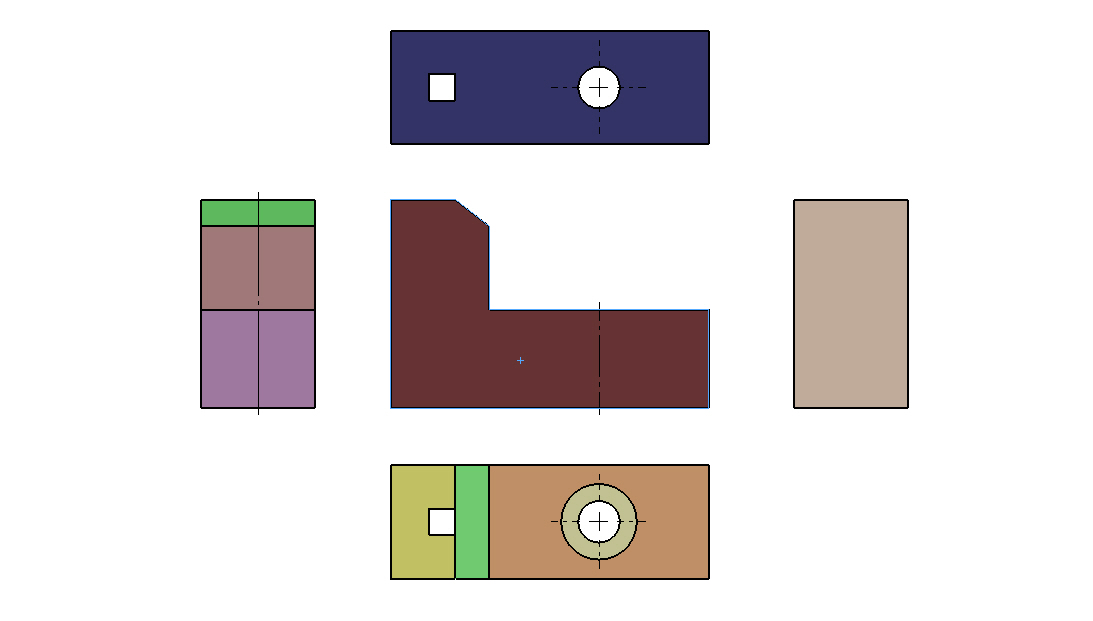

مجموعة من الرسومات حسب إتجاه النظر
الرسم التعريفي للقطعة
القطاع البسيط
ترقيم القطعة
تمرين
أنجز هذه القطعة على برمجيّة سوليد وركس بالمعطيات التي تمّ ذكرها
و تثبّت إن القطعة وزنها 214.38 غرام مع العلم إنّ مادّة القطعة Alliage 1060
إنجاز القطعة بإستعمال برمجية سوليد وركس Solidworks
بعد فتح برمجية سوليد وركس بإختيارنا لإقونة الرسم الثنائي الأبعاد
Une représentation 3D simple composant de construction
وبإختيارنا Ok للموافقة
وو بإختيار وجه أمامي للرسم Plan de face و أداة رسم Esquisse
نقوم برسم الوجه الأمامي لهذه القطعة بهذه القياسات كما هي مبيّنة في الرسم التالي
بعد الرسم و الموافقة عليها نختار Fonction -> base/bossage extrudé لرسمها رسم ثلاثي الأبعاد و بوضع سمك القطعة 30 مم كما هو مبيّن في الصّورة
نتحصّل على رسم ثلاثي الأبعاد للقطعة
في المرحلة الموالية ننجز ثقب من أعلى القطعة بالضغط على مكان رسم الثقب بجعلها موازية للشاشة و بالضغط على أداة الرسم Esquisse نقوم برسم دائرة بالقياسات التالية
بعد رسم الدّائرة و الموافقة عليها نأتي إلى مرحلة الثقب و ذلك بالذهاب إلى
Fonction -> Enlèvement de matière extrudé
بعمق 12 مم فقط
نتحصّل على هذا الرسم الثلاثي الأبعاد
بنفس المحور للثقب الأوّل سنقوم برسم الثقب الثاني
نفس الطريقة نقوم رسم دائرة ثانية لها نفس المركز مع الدائرة الأولى بقطر 11مم
بعد الموافقة عليها سنقوم بثقبها على كامل القطعة و ذلك بالذهاب إلى
Fonction -> Enlèvement de matière extrudé
و إختيار ثقب على كامل القطعة
نتحصّل على على هذا الشكل الثلاثي الأبعاد كما هو مبيّن في الصورة
لم يبق إلا الثقب في شكل مربّع المماس للشطف بهذه القياسات
بضلع 7 مم كما هو بيّن في الصورة التالية
بالذهاب إلى Fonction -> Enlèvement de matière extrudé
لثقبها على كامل القطعة
نتحصّل على هذا الشكل النهائي
لتثبّت من صحّة التمرين يجب التثبّت من وزن القطعة 214.38 غرام بعد تعيين نوع المادة Alliage 1060
بالذهاب إلى Evaluer -> Propriétés de la masse
القطاع البسيط
يمكن مشاهدة القطاع إنطلاقا من الرسم الثلاثي الأبعاد بضغط على إيقونة القطاع مع تعديل الوجه مستوى القطاع
مركز الثقل
من أهم الأسئلة عند إنجازك إختبارات سوليد وركس للحصول على أحد الشهائد المعترف بها عالميا و هو البحث عن مركز الثقل بعد تعديد محاور و الإتجاهات التي يقع تحديدها في التمرين المقترح (ox,oy,oz)
في البداية يجب تحيين معين جديد(ox,oy,oz)
Fonction -> Géométrie de référence ->Système de cordonnées
بإختيارنا إلى مركز هذا المعين كما مبيّن في الصّورة كمثال فقط
بعد الموافقة نتحصّل على هذا المعين النهائي
يمكن أن تغير الإسم المعين بالضغط على الخصائص (propriétés)
و الآن لمعرفة مركز الثقل للقطعة يجب الذهاب إلى Evaluer -> Propriétés de la masse
ويجب تحدييد المعيّن الجديد
سنتحصّل على مكان مركز الثقل بالوحدة العالميّة (الملّمتر)
X = 34.10
Y = -35.36
Z = -15.00
كما هناك عدّة معلومات أخرى مثل
الحجم=79399.62 مم3
المساحة الجمليّة=16504.77 مم2
الإسقاط المتعامد
بعد انتهاء من رسم القطعة و بعد حفظها على الحاسوب .وإذا أردنا إسقاط هذه القطعة إسقاط المتعامد نفتح ملف جديد و
نختار في هذه المرّة
Une mise en plan d’étude 2D, généralement une pièce ou un assemblage
بعد الضغط على الموافقة نختار نوع المقاسات الورقة A0 A1 A2 A3 A4
و تفعيل أو إلغاء جدول البيانات
بعد الموافقة يمكن الآن إختيار القطعة المراد إسقاطها و ذلك بالضغط على زر Parcourir
سنواصل طريقة الإسقاط في القطعة الموالية
