هذا المشروع مبسّط مقتبس من الرّافعة الشوكيّة الحقيقيّة رسم بأشكال موشوريّة و إسطوانيّة بسيطة
-رسم هذا المشروع بواسطة برمجيّة سوليد وركس Solidworks
تحتوي هذه الصفحة ملف تقني للمنتج
رسوم ثلاثيّة الأبعاد و رسم تعريفي (إسقاط متعامد و الترقيم و القطاع) لكل القطع
-رسم ثلاثي الأبعاد و رسم مفكّك و رسم شامل للمنتج
-الروابط الميكانيكيّة (رابط إنذماجي و رابط إرتكازي و رابط إنزلاقي)
-تمّت إضافة أزرار لتقليص من عدد الصور في الصفحة
أي إضافات أخرى الرجاء التواصل معي
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/different-postision-1024x221.jpg)
لا تنسى دعمنا بإعجابك على صفحتنا على فيسبوك ليصلك كل جديد
في البداية أشكر زميلي وحيد فقيه الحسن على إقتراحاته لهذا المشروع و كما أطلب منكم دائما إقتراحاتكم و أفكاركم و كما يمكن أن نتعاون في رسم مشاريع أخرى.و لكم جزيل الشكر
الرّافعة الشوكيّة
تمكّن الرّافعة الشوكيّة الطفل من رفع الأجسام الثقيلة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/02-solidworks-chariot-1024x207.jpg)
في ما يلي رسومات ثلاثيّة الأبعاد للمتج الرّافعة الشوكيّة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/03-solidworks-chariot-1024x349.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/04-solidworks-chariot-1024x349.jpg)

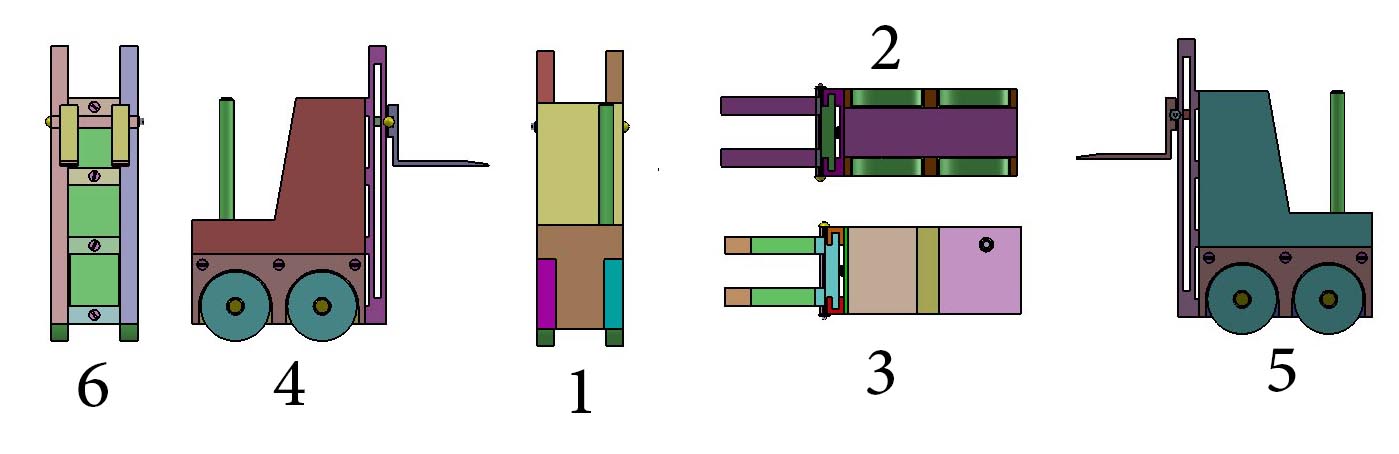

6 مساقط للمنتج الرّافعة الشوكيّة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/06-solidworks-chariot-projection.jpg)
يتكوّن المنتج من 12 قطعة
5 قطع موشوريّة (شوكة و حامل شوكة و سكّة و غطاء عجلة و هيكل )
و 7 قطع إسطوانيّة (حلقة إرتكاز و مشبك و محور حامل الشوكة و برغي و محور عجلة و عجلة )
و في ما يلي رسم مفكّك للمنتج الرّافعة الشوكيّة)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/09-solidworks-chariot-vue-eclate.jpg)
شاهد هذا الفيديو لعمليّة التفكيك

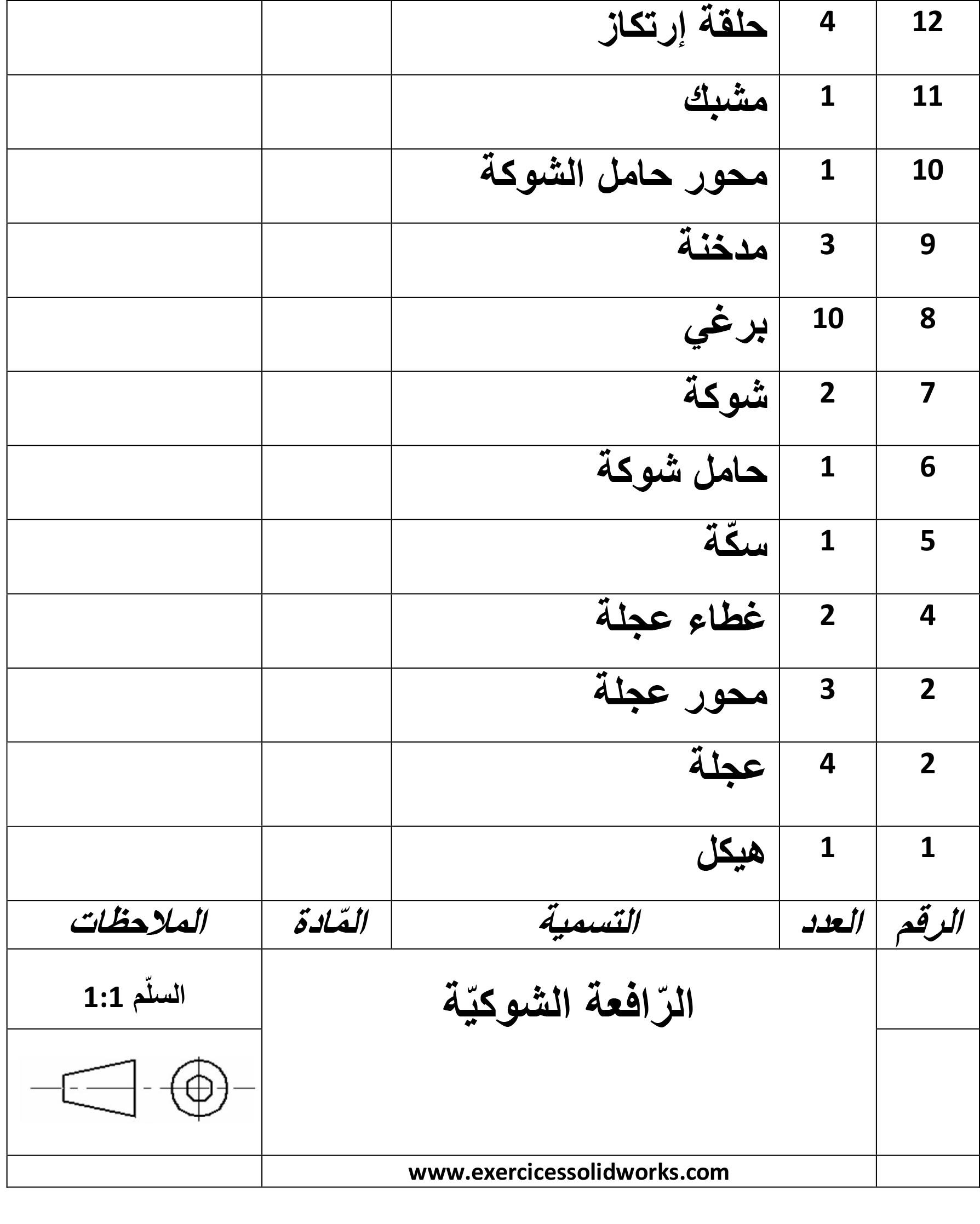

مدوّنة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Nomenclature-1-820x1024.jpg)
تحميل في صغة Word
و هذا رسم شامل للمنتج الرّافعة الشوكيّة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/11-solidworks-chariot-vue-ensemble.jpg)
و هذا جزء مكبّر من الرسم الشامل مكبّر
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/12-solidworks-chariot-vue-ensemble.jpg)
القطعة رقم 1 هيكل الرافعة الشوكيّة
الهيكل الرّافعة الشوكيّة هو عنصر أساسي في المنتج من خلاله تركّب القطع لتأخذ شكل المنتج

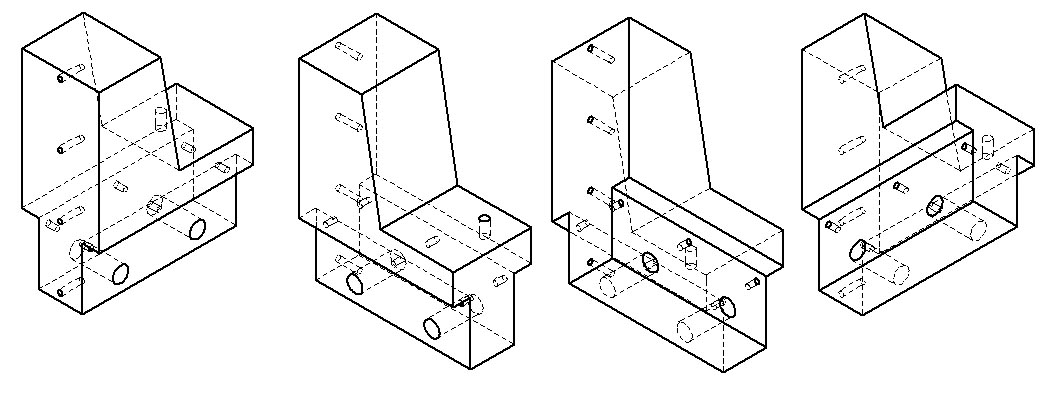

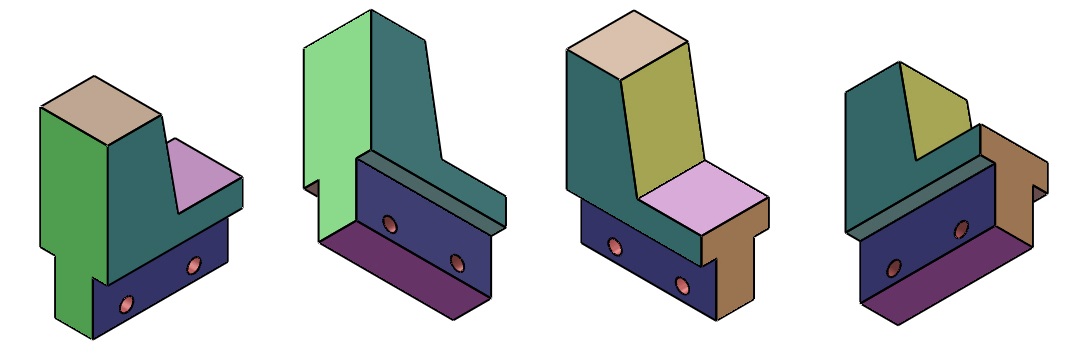

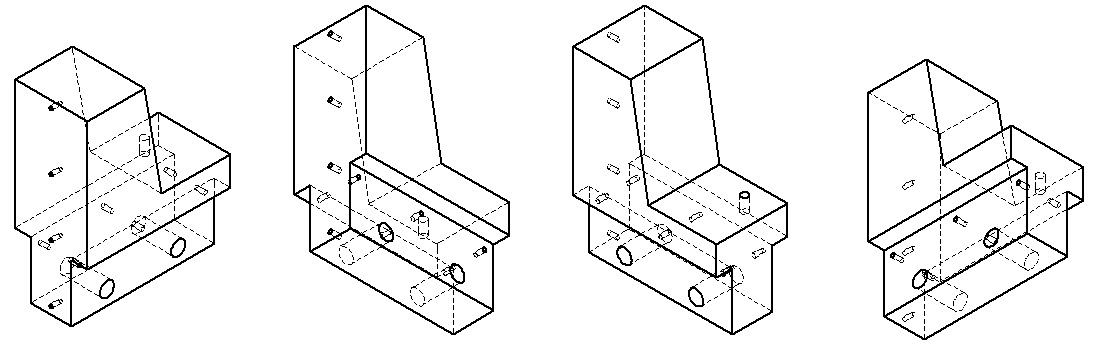

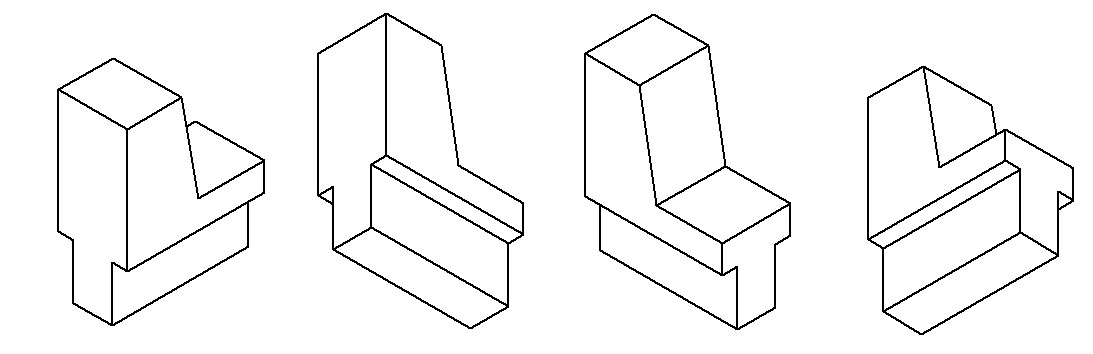

في ما يلي رسومات ثلاثيّة الأبعاد للقطعة رقم 1
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/14-solidworks-chariot-cadre.jpg)

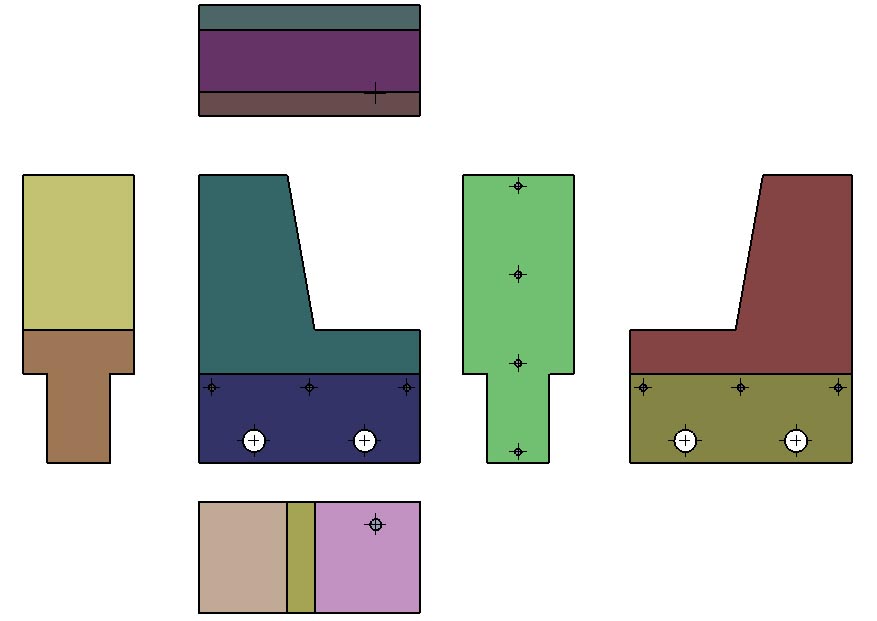

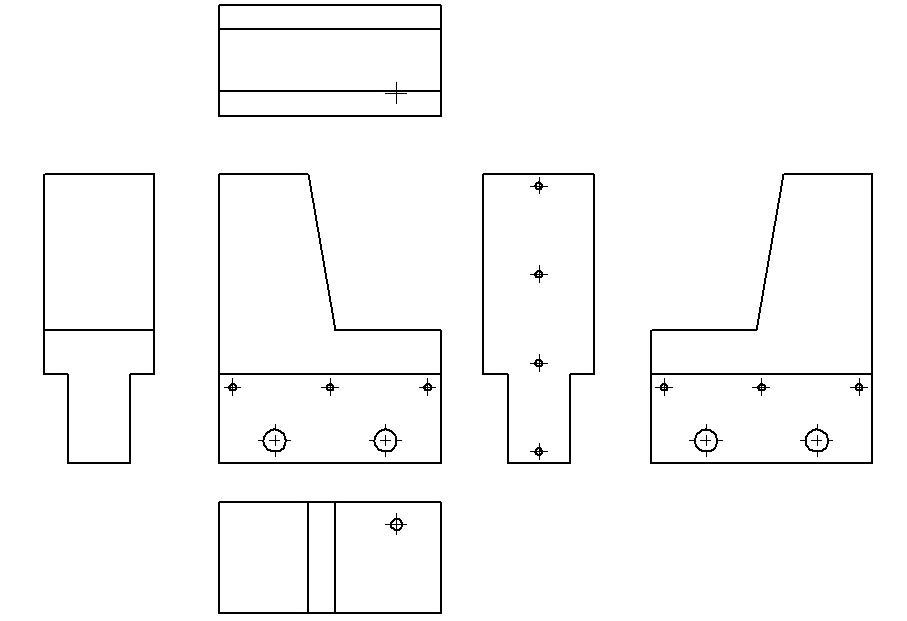

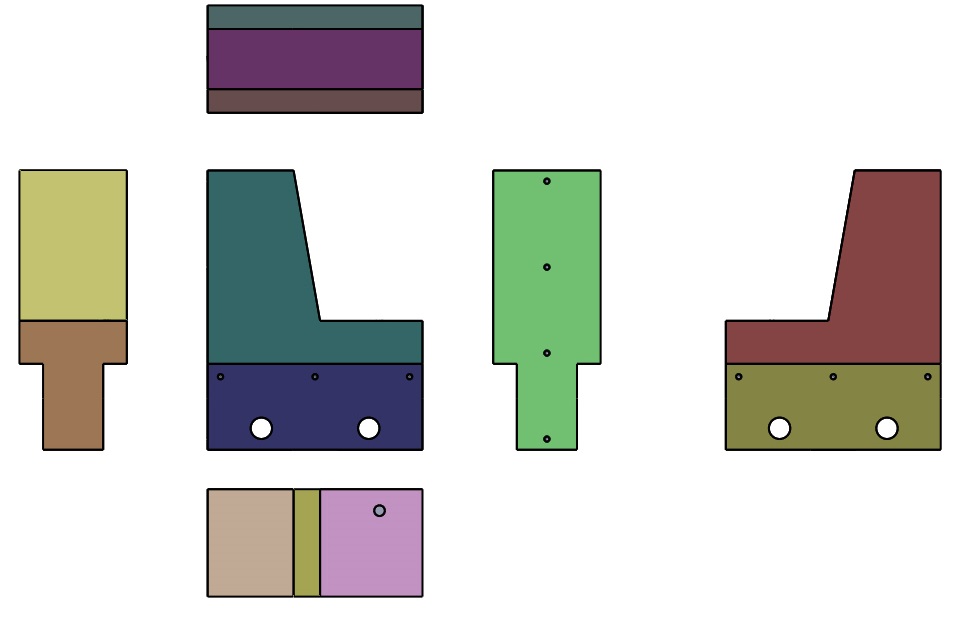

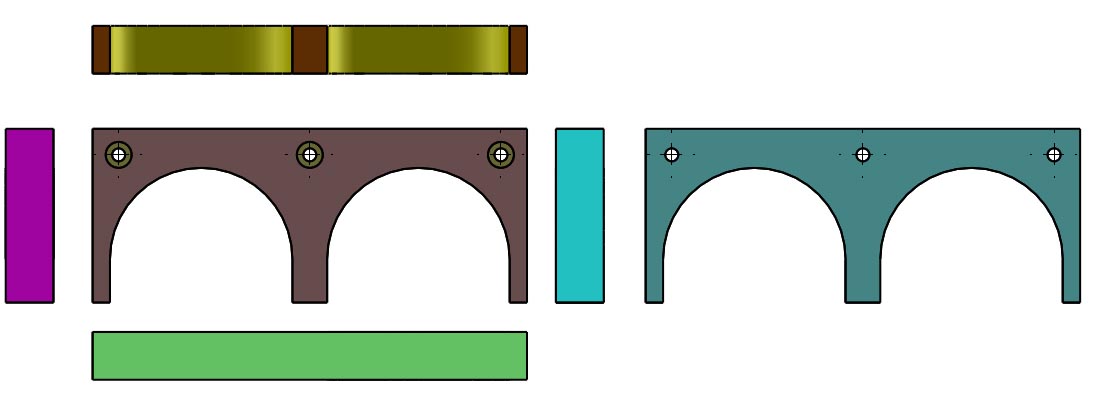

و في ما يلي 6 مساقط للقطعة رقم 1
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/17-solidworks-chariot-cadre.jpg)
لتبسيط القطعة حسب مستويات التلميذ

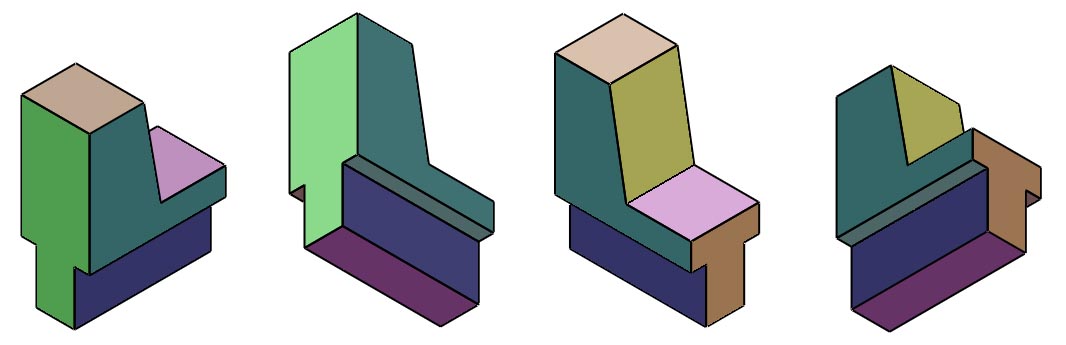

القطعة رقم 1 هيكل الرافعة الشوكيّة مستوى أول
في هذا المستوى تمّ حذف كل الثقوب
رسومات الثلاثيّة الأبعاد للقطعة رقم 1 مستوى أوّل
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/21-solidworks-chariot-cadre.jpg)

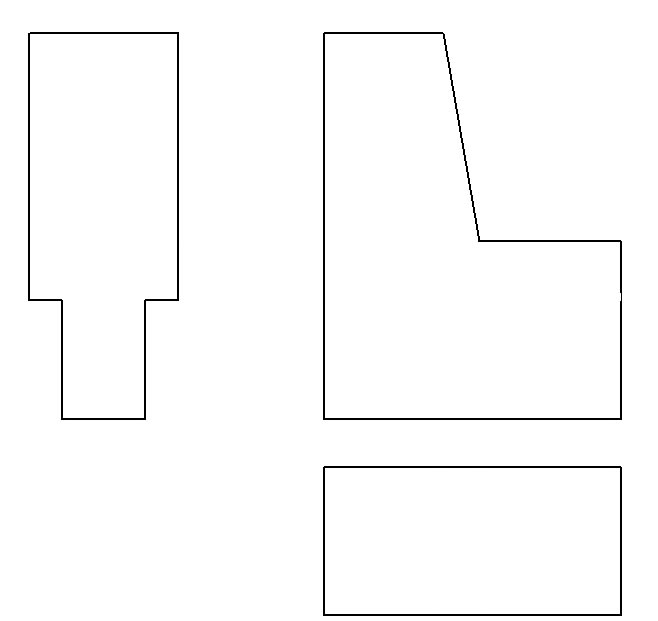

مساقط للقطعة رقم 1 مستوى أوّل
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/24-solidworks-chariot-cadre-1.jpg)
إسقاط متعامد للقطعة رقم 1 مستوى أوّل
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/25-solidworks-chariot-cadre1-1.jpg)
قياست أو ترقيم للقطعة رقم 1
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/27-solidworks-chariot-cadre.jpg)

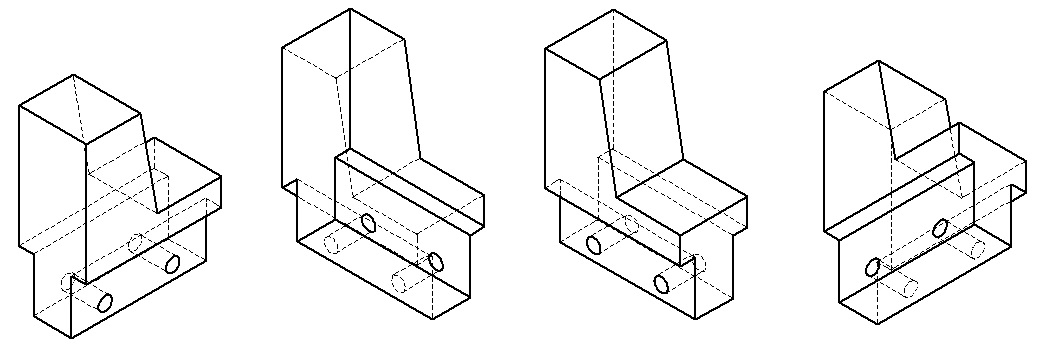

القطعة رقم 1 هيكل الرافعة الشوكيّة مستوى الثّاني
في هذا المستوى تمّ إضافة ثقبين للمحور العجلة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/3d2.jpg)

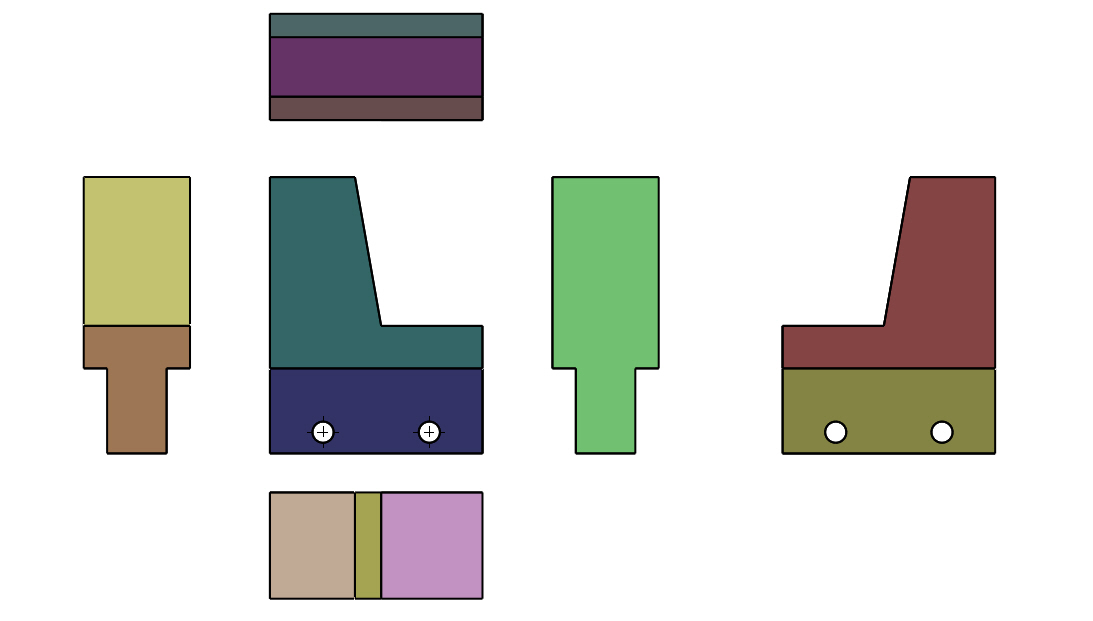

6 مساقط للقطعة رقم 1 مستوى 2
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/pro-1024x582.jpg)

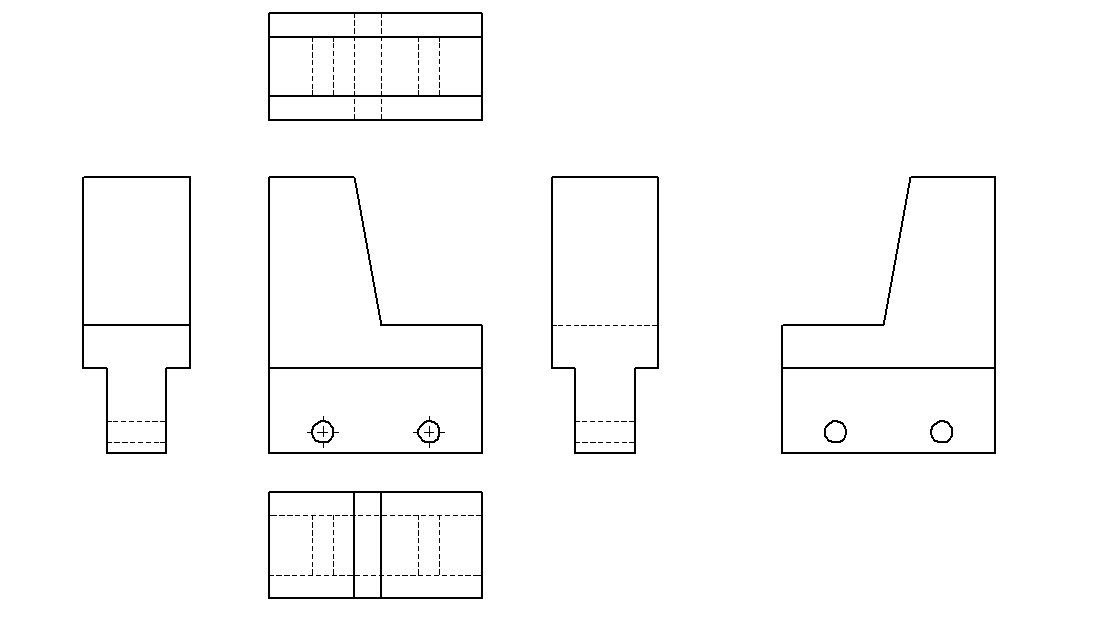

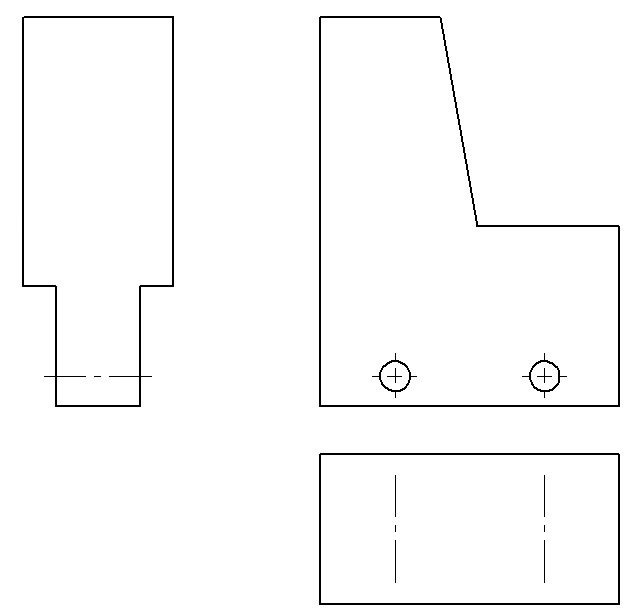

إسقاط متعامد للقطعة رقم 1 مستوى أوّل
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/pro3.jpg)
قياسات للقطعة رقم 1
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/32-solidworks-chariot-cadre2.jpg)
القطعة رقم 1 هيكل الرافعة الشوكيّة مستوى الثّالث

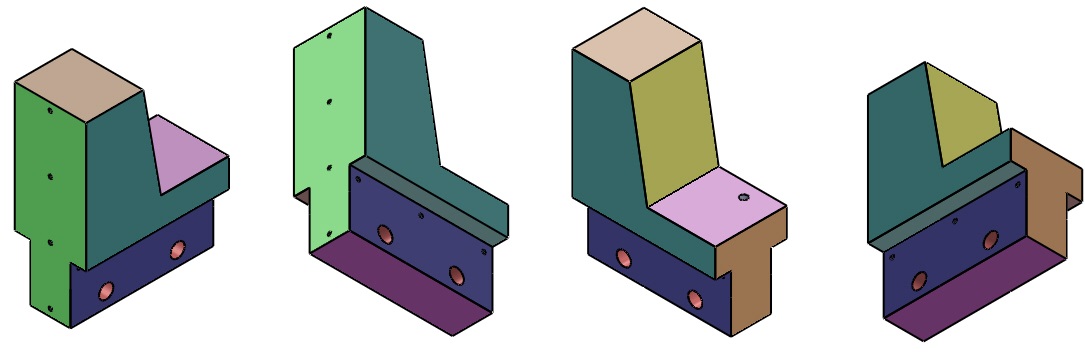

في هذا المستوى تمّ إضافة كل الثقوب مع اللوالب وفب ما يلي رسم ثلاثي الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre1.jpg)

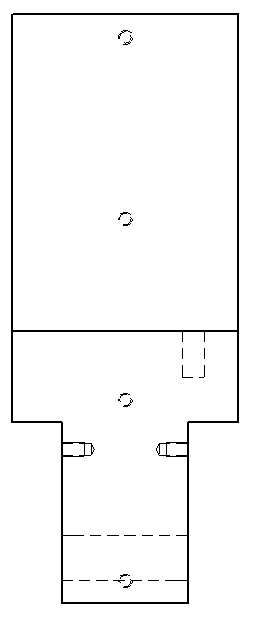

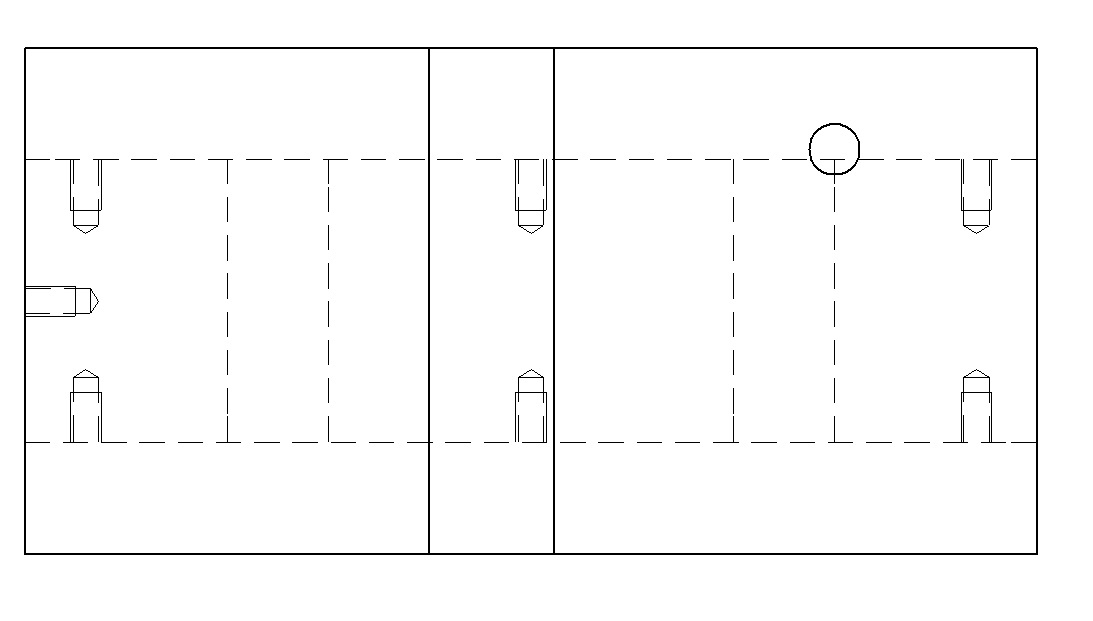

في ما يلي مساقط للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre3.jpg)

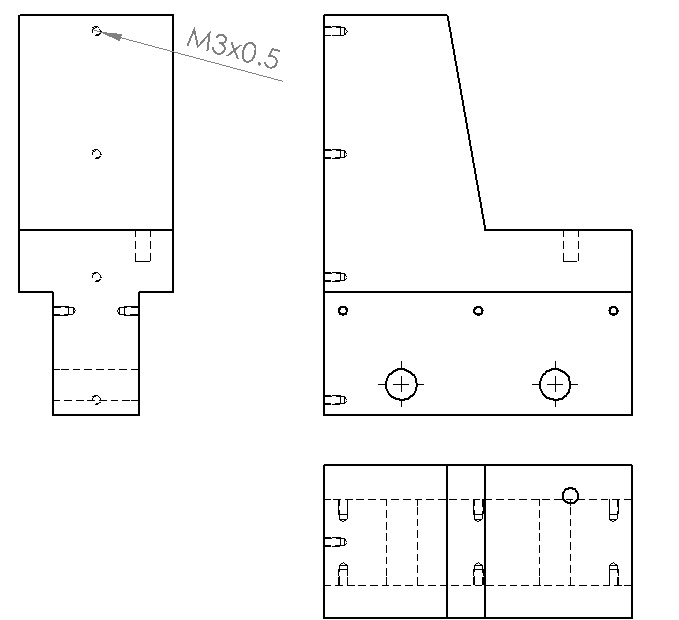

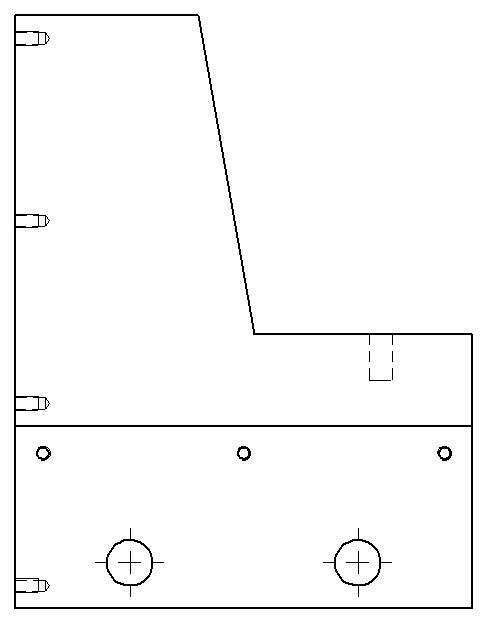

و في ما يلي إسقاط متعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre5.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre6-126x300.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre7-238x300.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre8-300x170.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/cadre9-300x274.jpg)

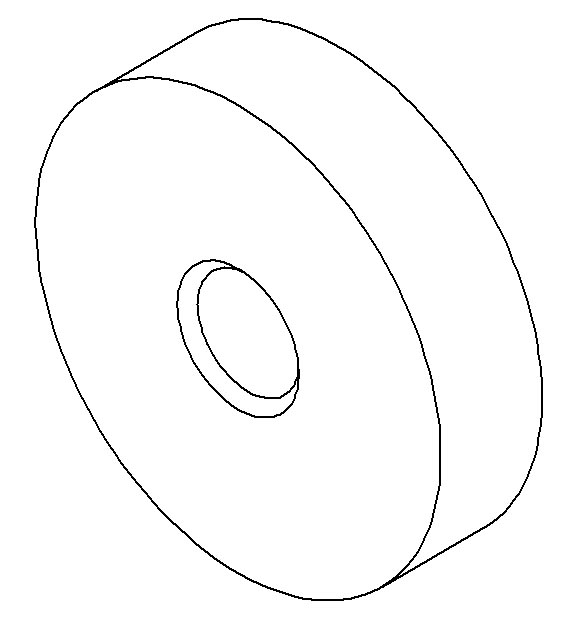

القطعة رقم 2 عجلة الرافعة الشوكيّة
لم يتم تحديد عن نوعيّة الربط مع القطعة 3 يمكن أن يكون لصق أو لحام حسب نوعيّة المادة التي صنعت منها

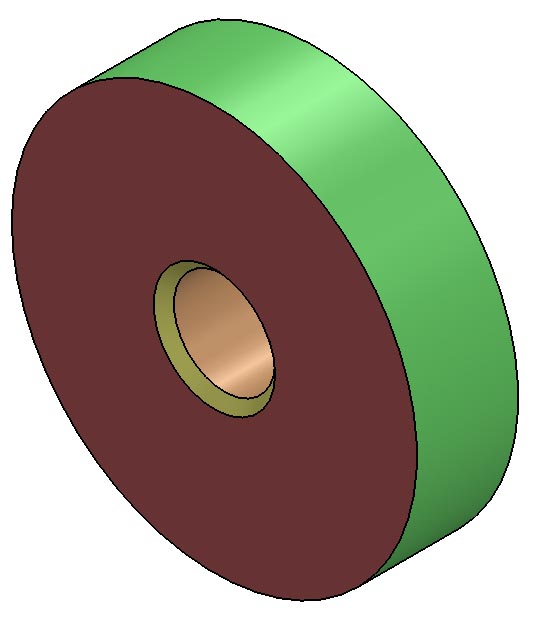

في ما يلي رسومات ثلاثيّة الأبعاد للقطعة رقم 2
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/39-solidworks-chariot-roue.jpg)
في ما يلي مساقط للقطعة رقم 2
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/41-solidworks-chariot-roue-projection.jpg)
إسقاط متعامد للقطعة رقم 2
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/42-solidworks-chariot-roue.jpg)
القطاع البسيط للقطعة عدد 2
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/44-solidworks-chariot-roue-coupe.jpg)
قياسات أو ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/45-solidworks-chariot-roue-cotation.jpg)

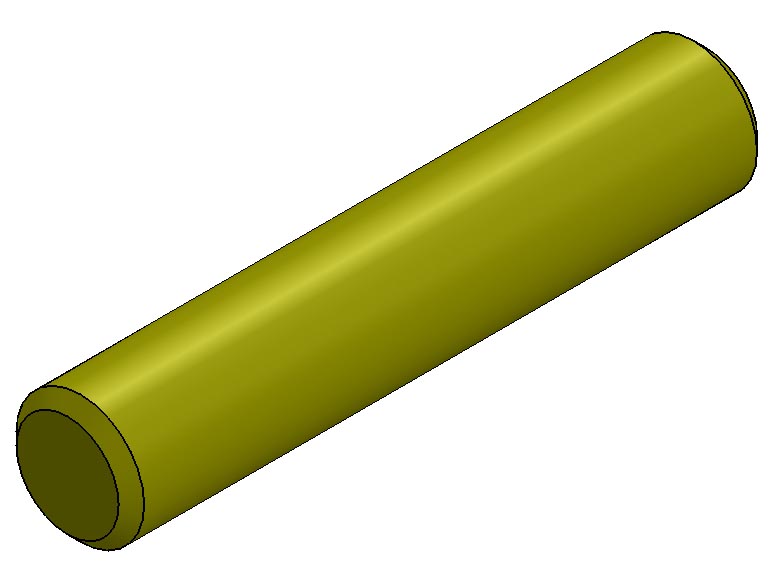

القطعة رقم 3 محور عجلة للرافعة الشوكيّة

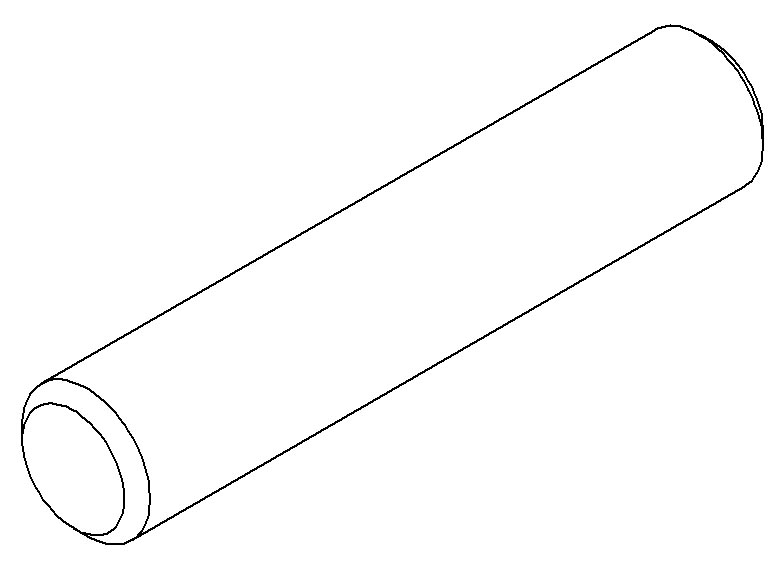

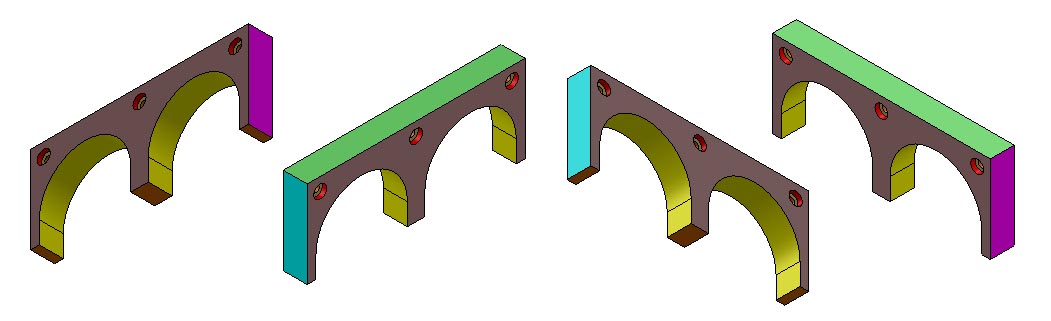

في ما بلي رسومات ثلاثية الأبعاد للقطعة رقم 3
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/48-solidworks-chariot-axe-roue.jpg)
إسقاط متعامد للقطعة 3
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/49-solidworks-chariot-roue.jpg)
ترقيم القطعة 3
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/50-solidworks-chariot-roue.jpg)
القطعة رقم 4 محور غطاء عجلة للرافعة الشوكيّة
يثبّت القطعة رقم 4 بالبراغي على الهيكل ووظيفتها كحماية للعجالات و فيما يلي رسومات ثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/52-solidworks-chariot-cage.jpg)

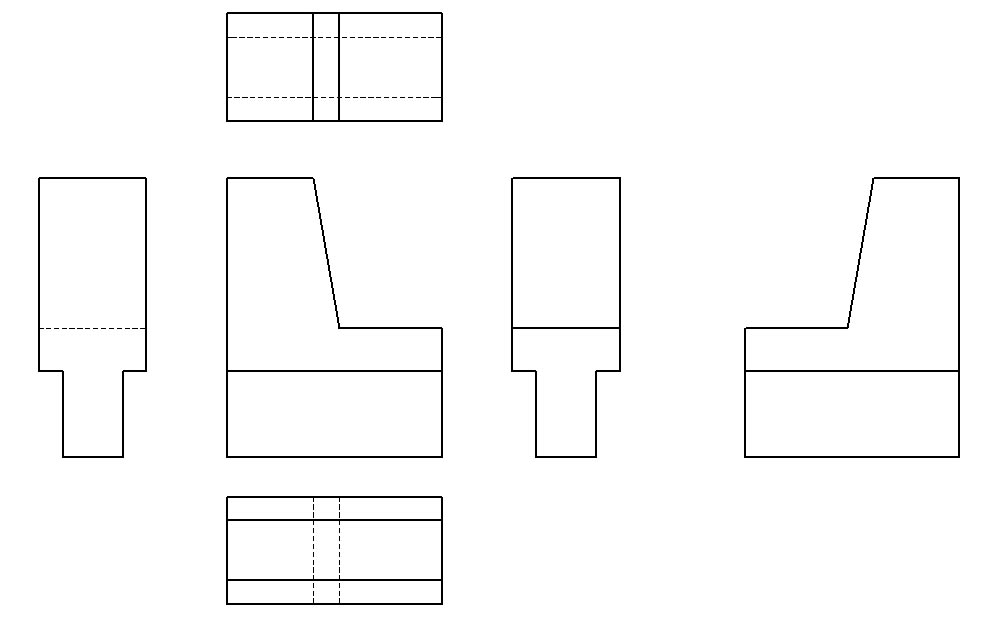

مساقط للقطعة رقم 4
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/55-solidworks-chariot-cage.jpg)
إسقاط متعامد للقطعة رقم 4
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/56-solidworks-chariot-cage.jpg)
ترقيم للقطعة رقم 4
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/58-solidworks-chariot-cage.jpg)

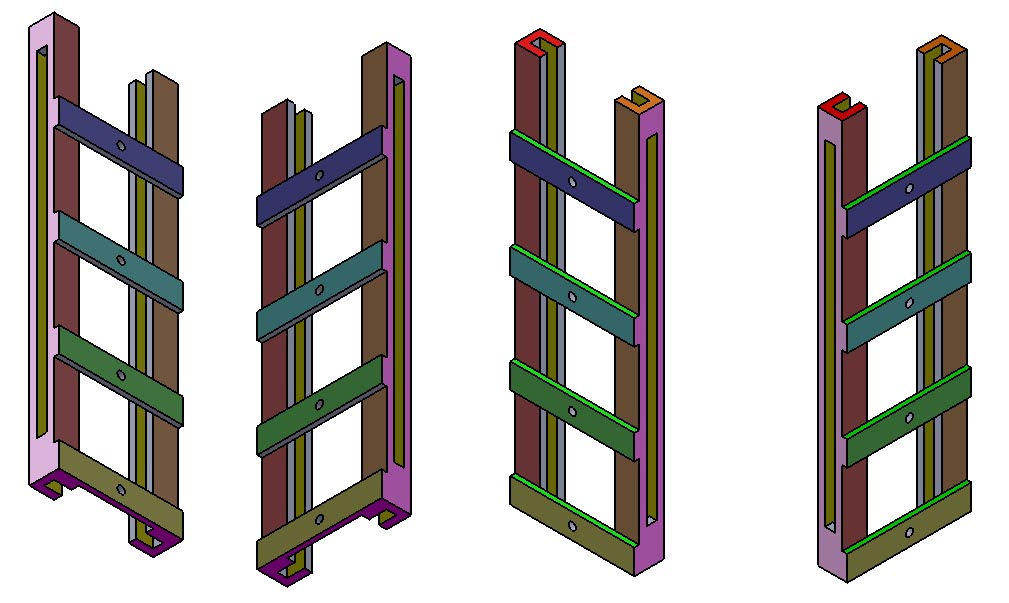

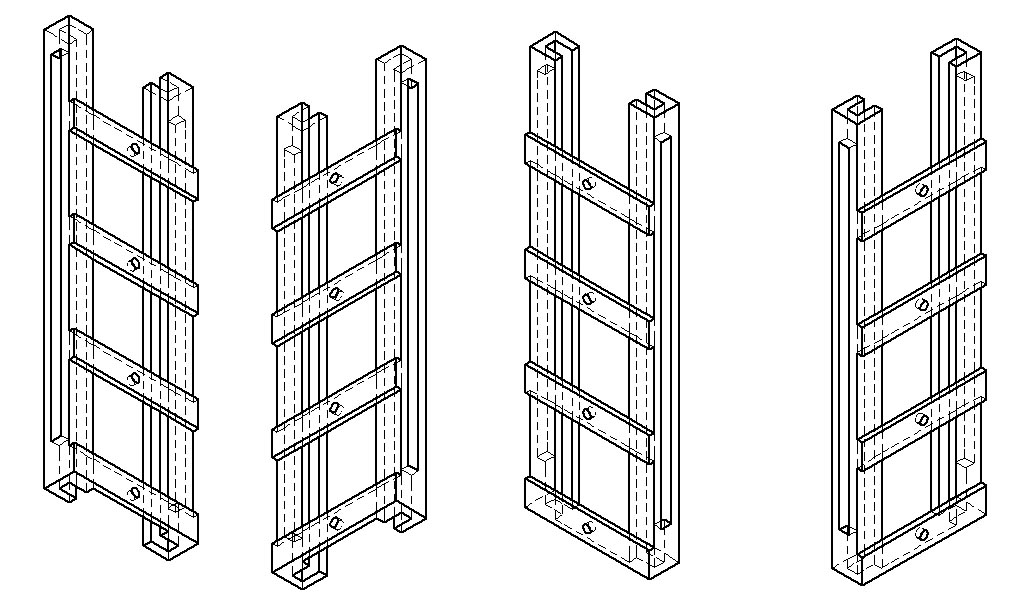

القطعة رقم 5 محور سكّة الرافعة الشوكيّة
وظيفة القطعة رقم 5 هو التحكّم في حركة التنقّل للشوكة (صعودا و نزولا) و فيما يلي مساقط للقطعة 5
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/61-solidworks-chariot-raille.jpg)

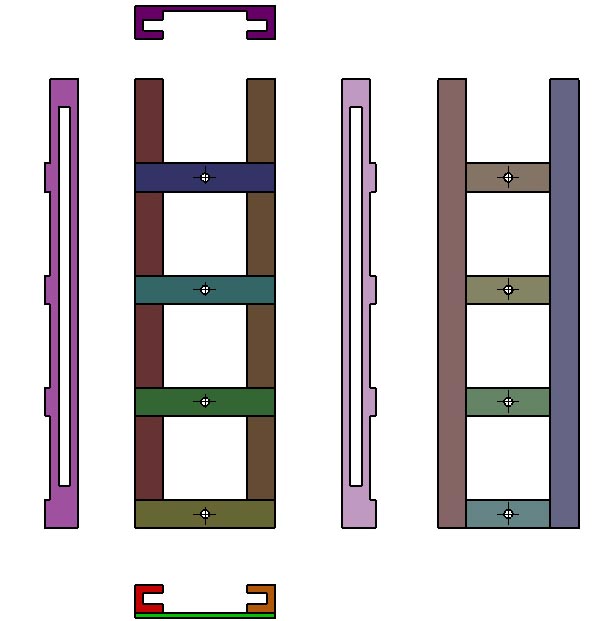

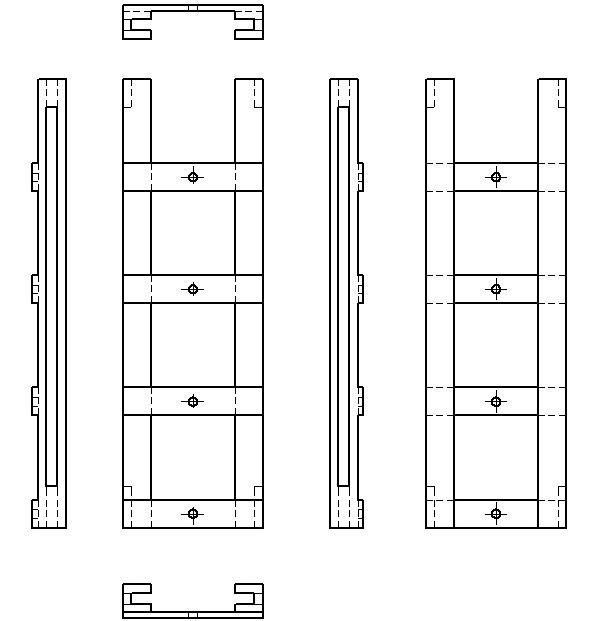

و في ما يلي مساقط للقطعة 5
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/63-solidworks-chariot-raille.jpg)
إسقاط متعامد للقطعة 5
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/65-solidworks-chariot-raille.jpg)
ترقيم القطعة 5
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/66-solidworks-chariot-raille.jpg)

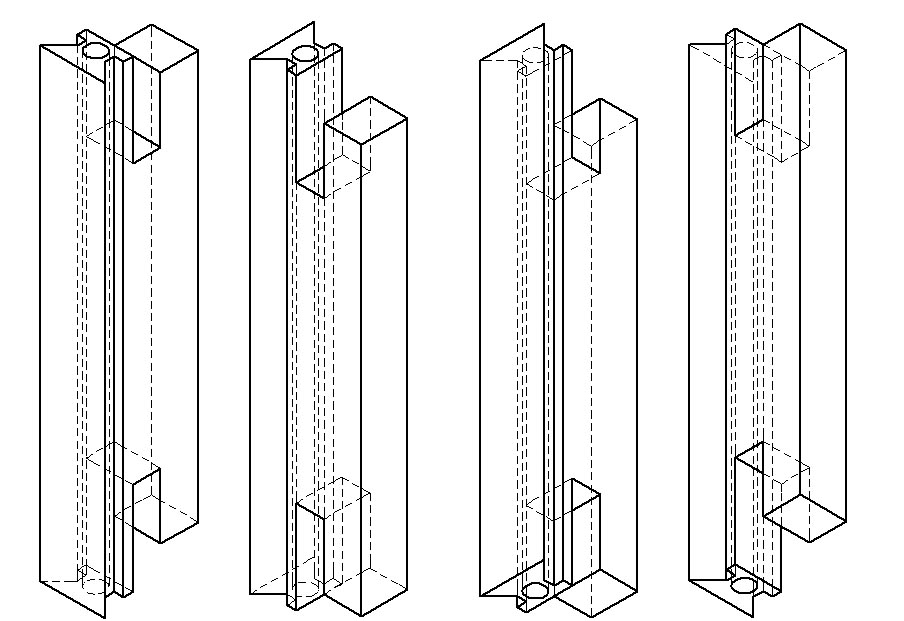

القطعة رقم 6 حامل شوكة الرافعة الشوكيّة
وظيفة حاملة الشوكة تساعد في إنزلاق الشوكة للأعلى و الأسفل و كما تساعد الشوكتين من الإنزلاق يمينا و يسارا و في ما يلي رسومات ثلاثية الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/68-solidworks-chariot-porte-aiguille.jpg)
و في ما يلي مساقط للقطعة رقم 6
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/63-solidworks-chariot-raille.jpg)
إسقاط متعامد للقطعة 6
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/72-solidworks-chariot-porte-aiguille.jpg)
ترقيم القطعة رقم 6
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/73-solidworks-chariot-porte-aiguille.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/74-solidworks-chariot-porte-aiguille.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/75-solidworks-chariot-porte-aiguille.jpg)
القطعة رقم 7 شوكة الرافعة الشوكيّة

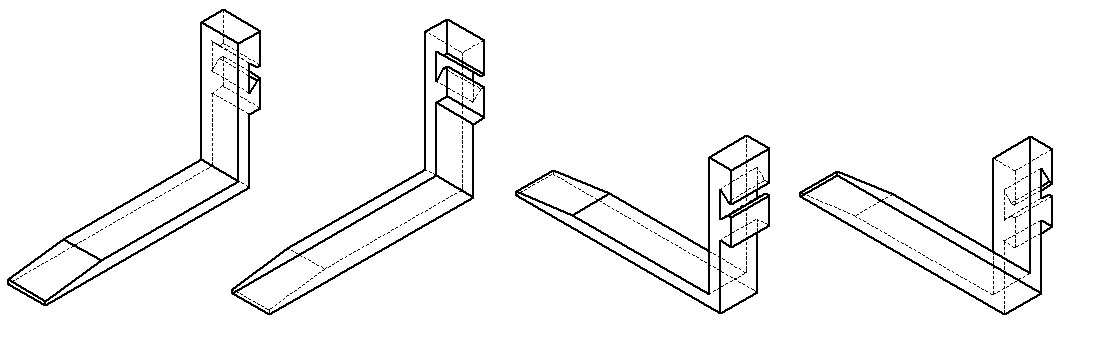

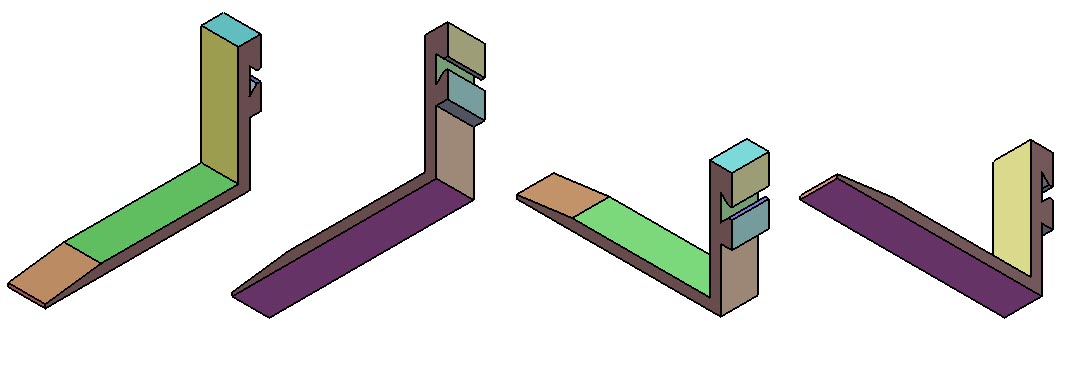

وظيفة الشوكة هو حمل الأجسام و في ما يلي رسومات ثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/79-solidworks-chariot-aiguille.jpg)

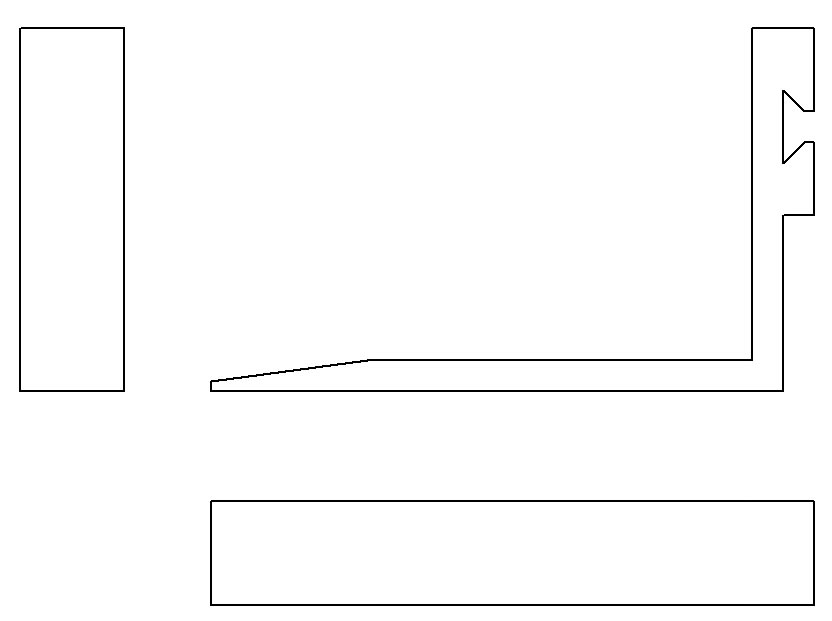

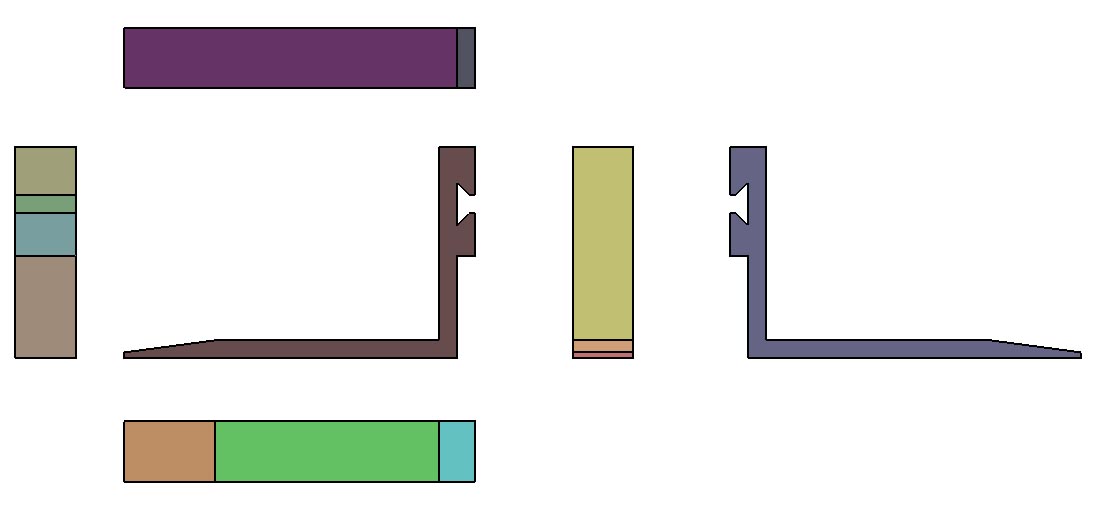

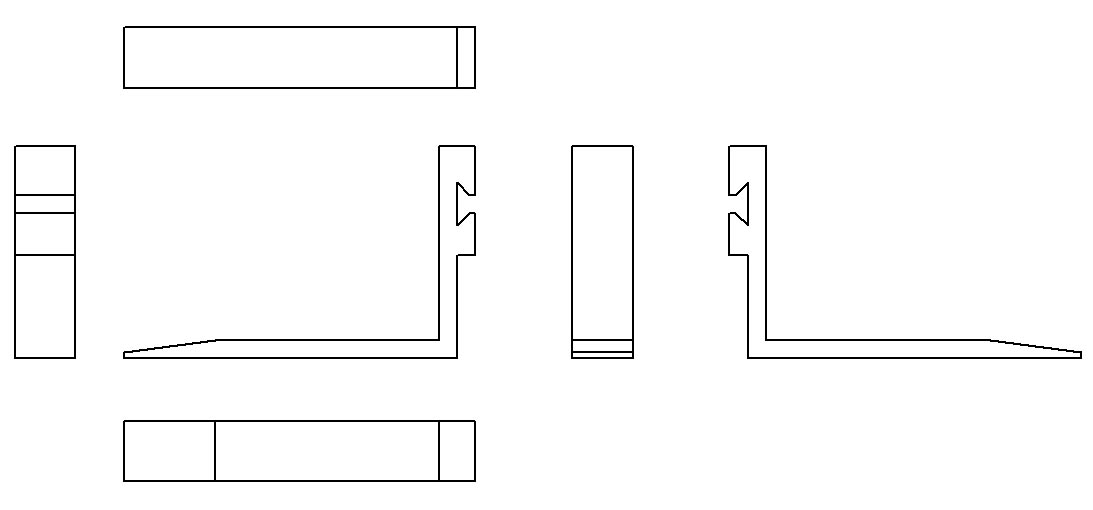

و في ما يلي مساقط للقطعة رقم 7
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/82-solidworks-chariot-aiguille.jpg)
في ما يلي إسقاط متعامد للقطعة رقم 7
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/83-solidworks-chariot-aiguille.jpg)
ترقيم القطعّة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/85-solidworks-chariot-aiguille.jpg)
القطعة رقم 8 برغي الرافعة الشوكيّة
وظيفة البرغي هي تثبيت القطع
تمّ رسم برغي بطريقتين الطريقة الأولى مبسّط بدون لولب و الطريقة 2 بلولب
برغي بطريقة مبسّطة

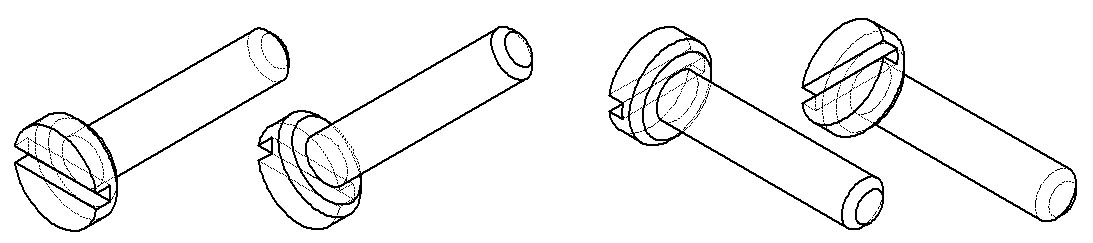

رسومات ثلثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/87-solidworks-chariot-vis.jpg)

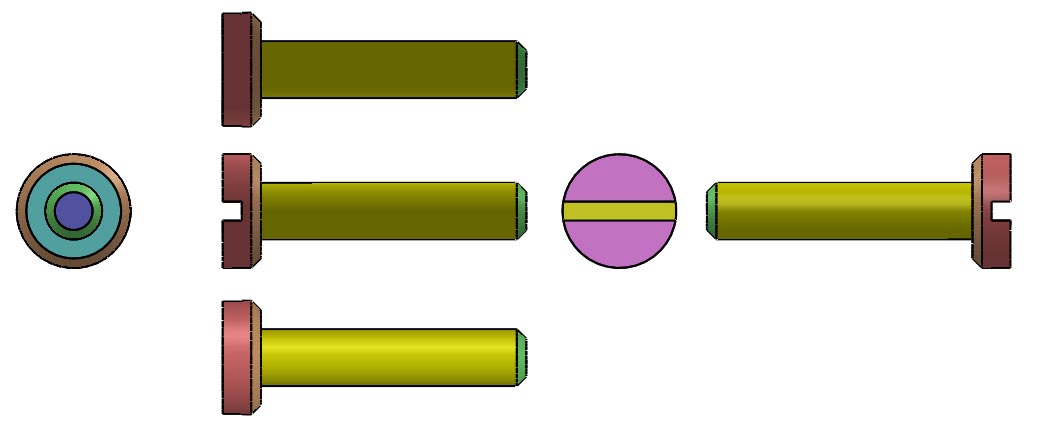

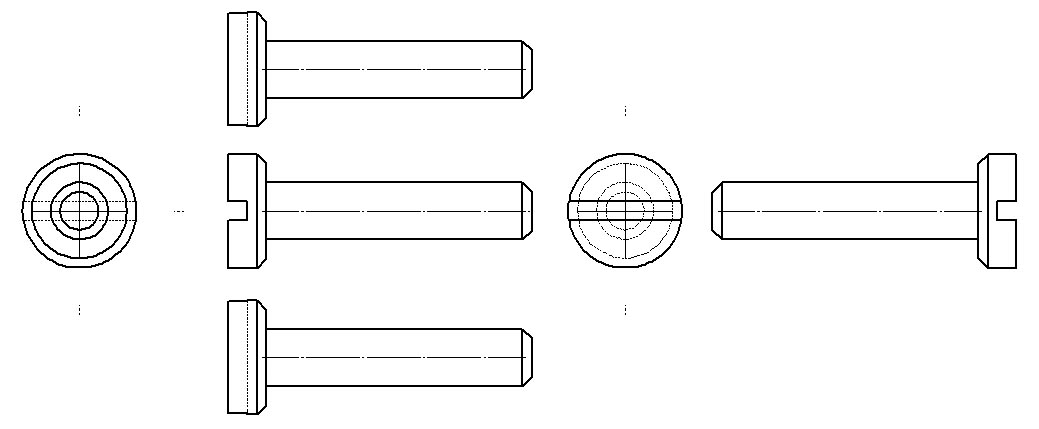

مساقط للقطع رقم 8 (مبسّطة)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/91-solidworks-chariot-vis.jpg)

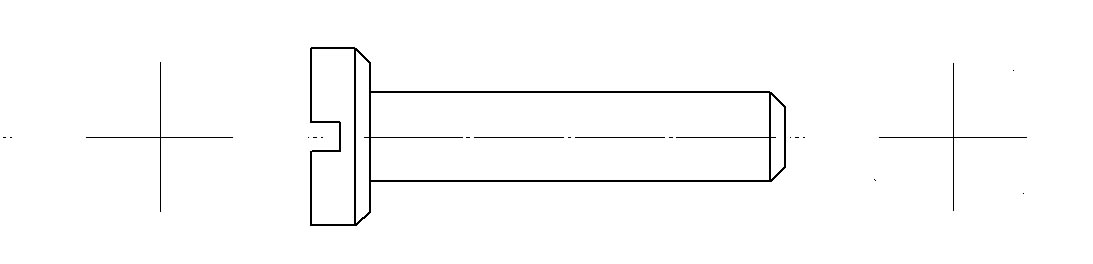

إسقاط متعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/92-solidworks-chariot-vis.jpg)
إقتراح تمرين
ترقيم القطعة رقم 8
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/94-solidworks-chariot-vis-exercices.jpg)

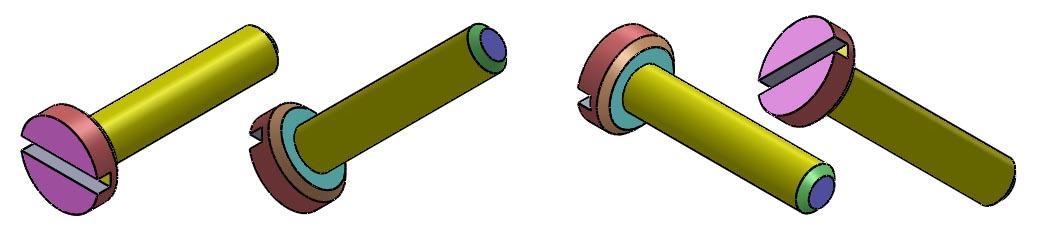

برغي يحتوي على لولب
في ما يلي رسم ثلاثي الأبعاد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/95-solidworks-chariot-vis-avec-filtage.jpg)
مساقط للقطعة رقم 8
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/96-solidworks-chariot-vis-avec-filtage.jpg)
إسقاط متعامد للقطعة 8
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/97-solidworks-chariot-vis-avec-filtage.jpg)

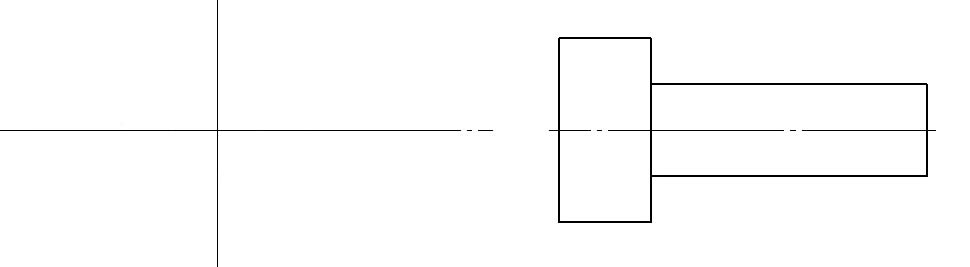

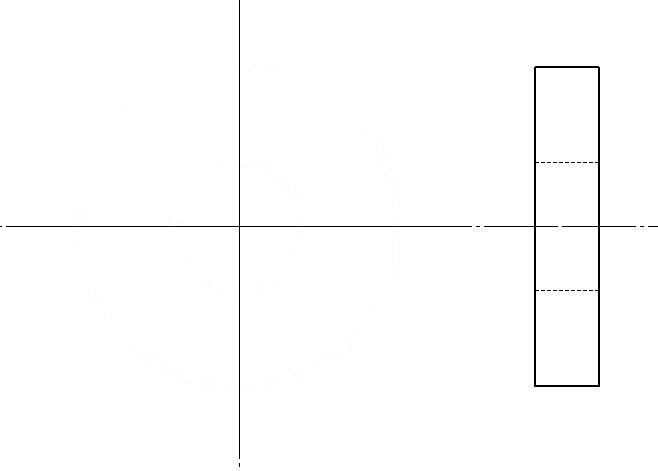

إقتراح تمرين
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/98-solidworks-chariot-vis-avec-filtage-exercice.jpg)
ترقيم القطعة 8
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/99-solidworks-chariot-vis-avec-filtage-cotation.jpg)
القطعة رقم 9 مدخنة الرافعة الشوكيّة
في ما يلي رسومات الثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/101-solidworks-chariot-chatmeau.jpg)

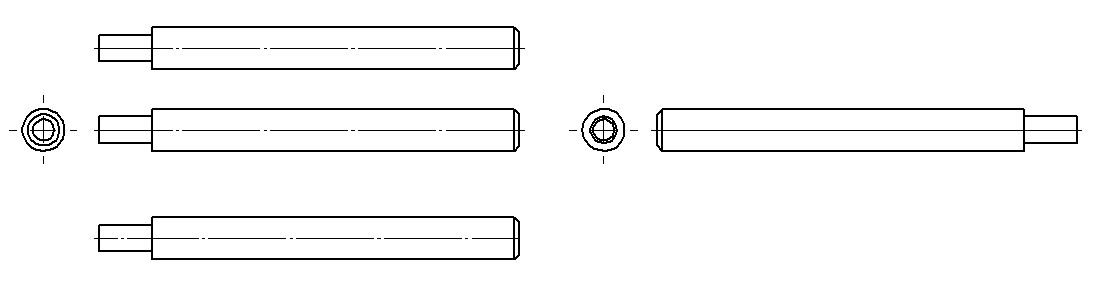

مساقط للقطعة رقم 9
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/104-solidworks-chariot-chatmeau.jpg)
إسقاط متعامد للقطعة 9
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/106-solidworks-chariot-chatmeau-projection.jpg)
ترقيم القطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/108-solidworks-chariot-chatmeau-cotation.jpg)

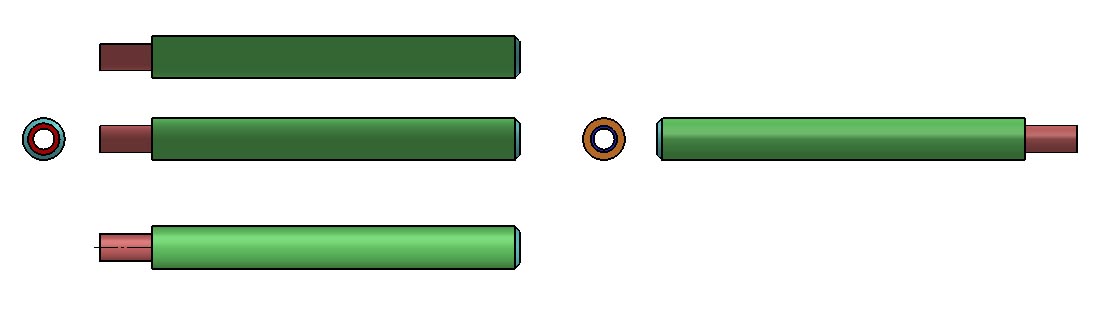

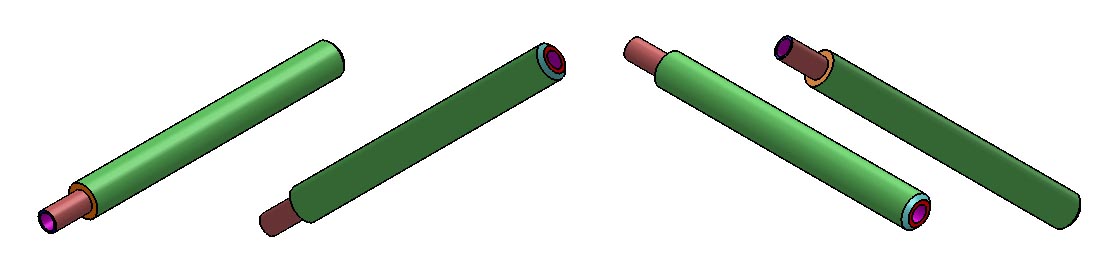

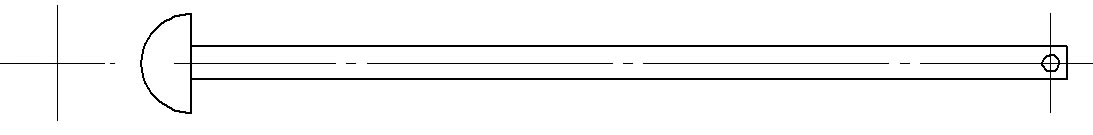

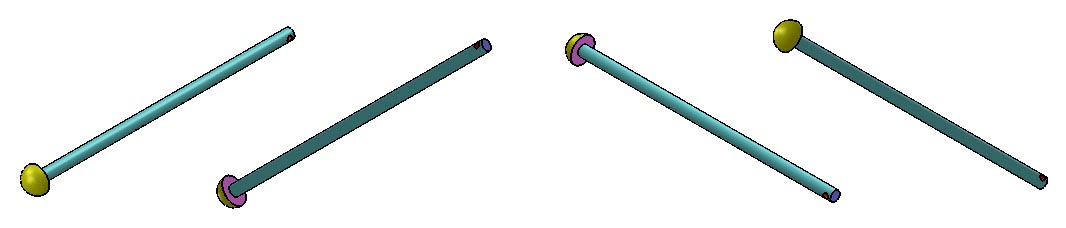

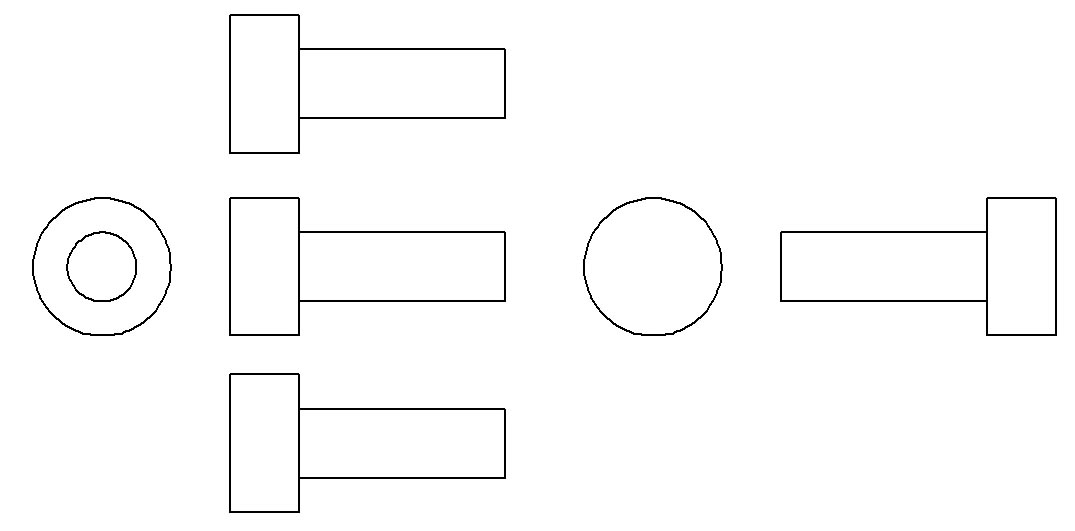

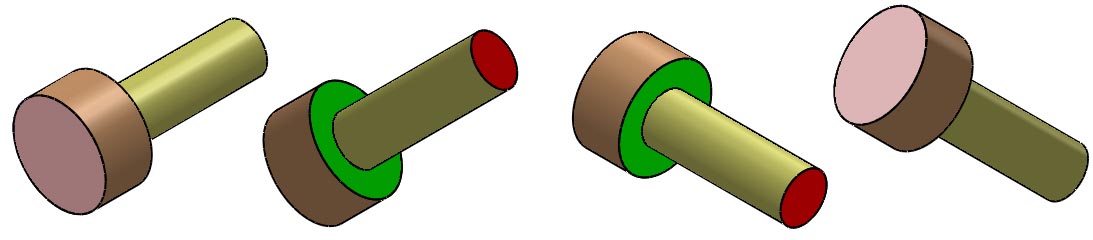

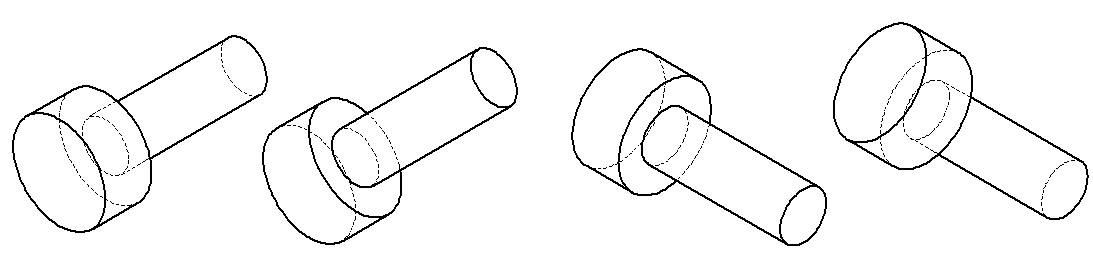

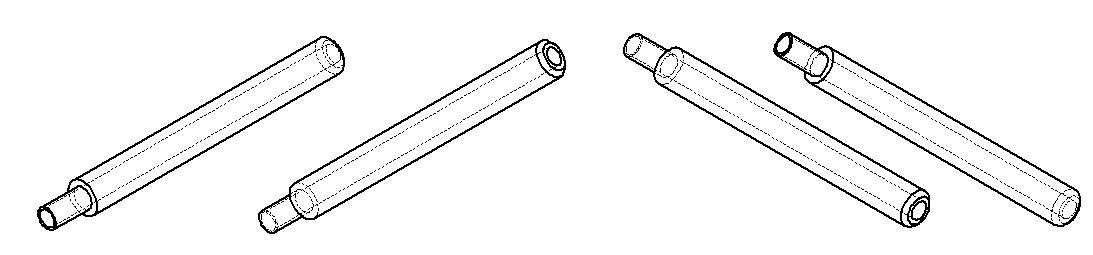

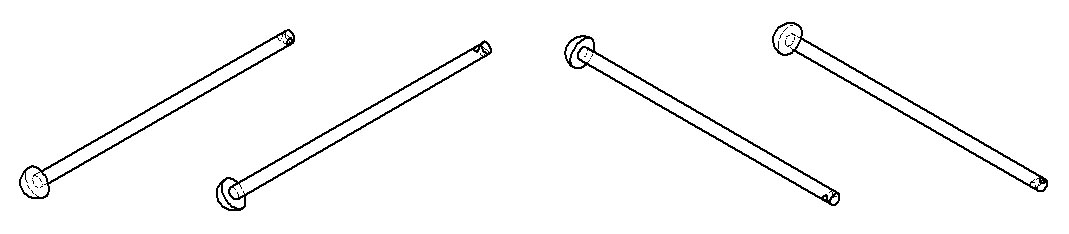

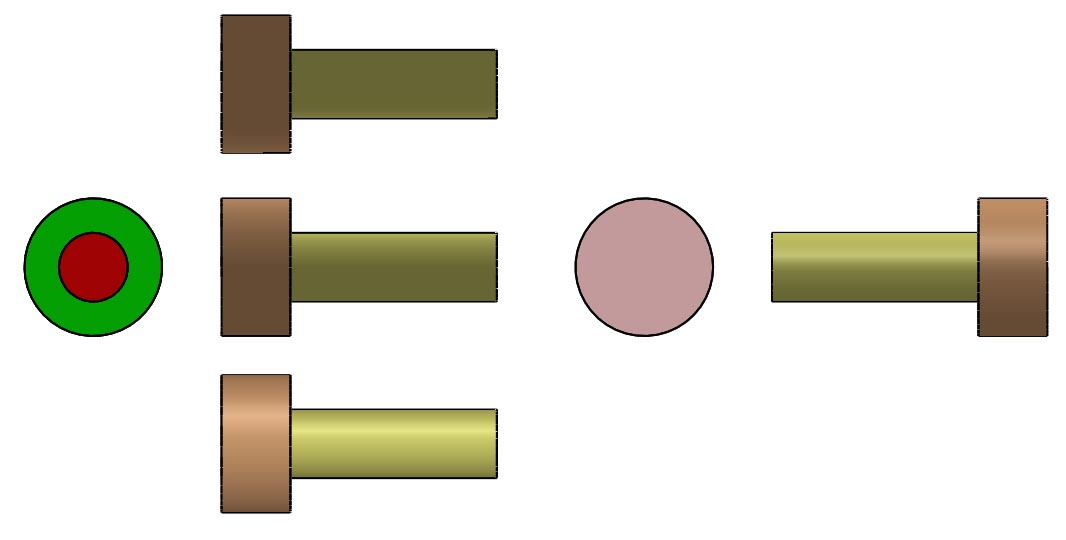

القطعة رقم 10 محور حامل الشوكة الرافعة الشوكيّة

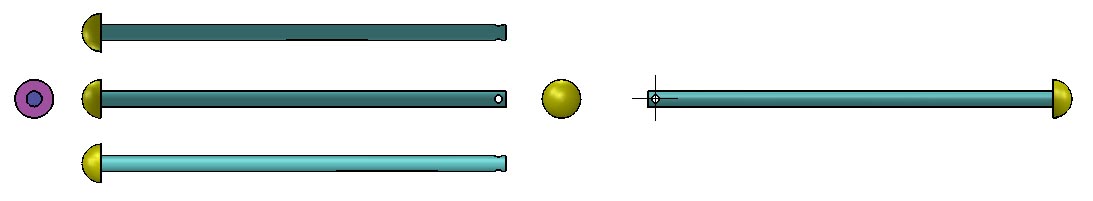

رسومات ثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/111-solidworks-chariot-axe.jpg)
مساقط للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/113-solidworks-chariot-axe.jpg)
إسقاط متعامد للقطعة
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/114-solidworks-chariot-axe-projection.jpg)
القطعة رقم 11 مشبك الرافعة الشوكيّة
وظيفة المشبك تثبيت المحور رقم 10 و القطعة رقم 12 و في ما يلي رسومات ثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/117-solidworks-chariot-goujon.jpg)
مساقط القطعة 11
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/121-solidworks-chariot-goujon.jpg)
إسقاط متعامد للقطعة 11
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/122-solidworks-chariot-goujon-prohjection.jpg)
ترقيم القطعة 11
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/124-solidworks-chariot-goujon-cotation.jpg)
القطعة رقم 12 حلقة إرتكاز للرافعة الشوكيّة

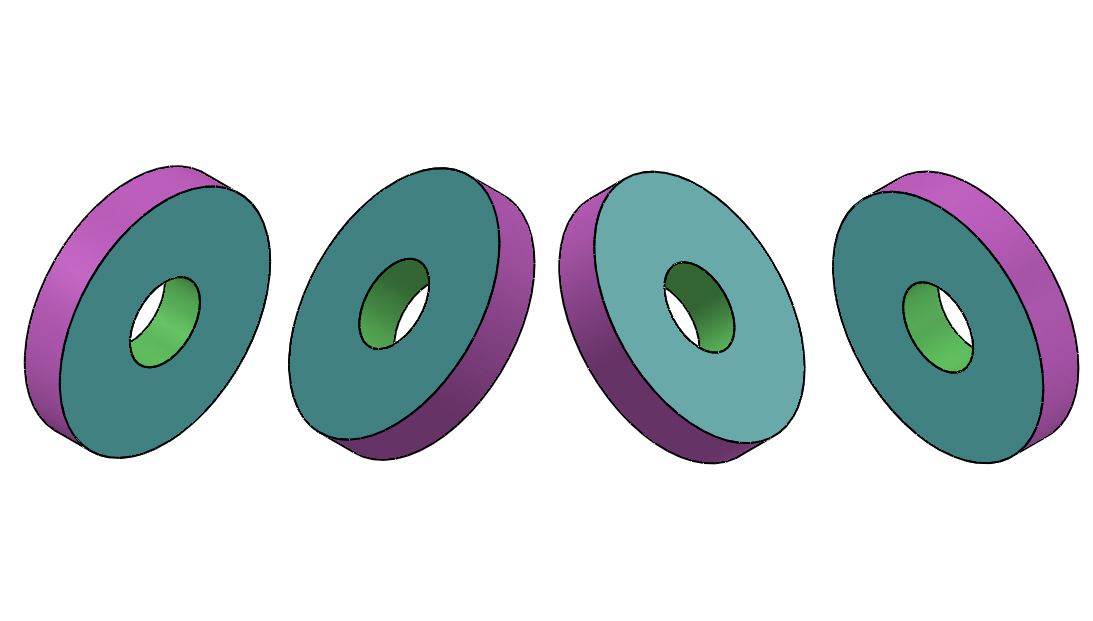

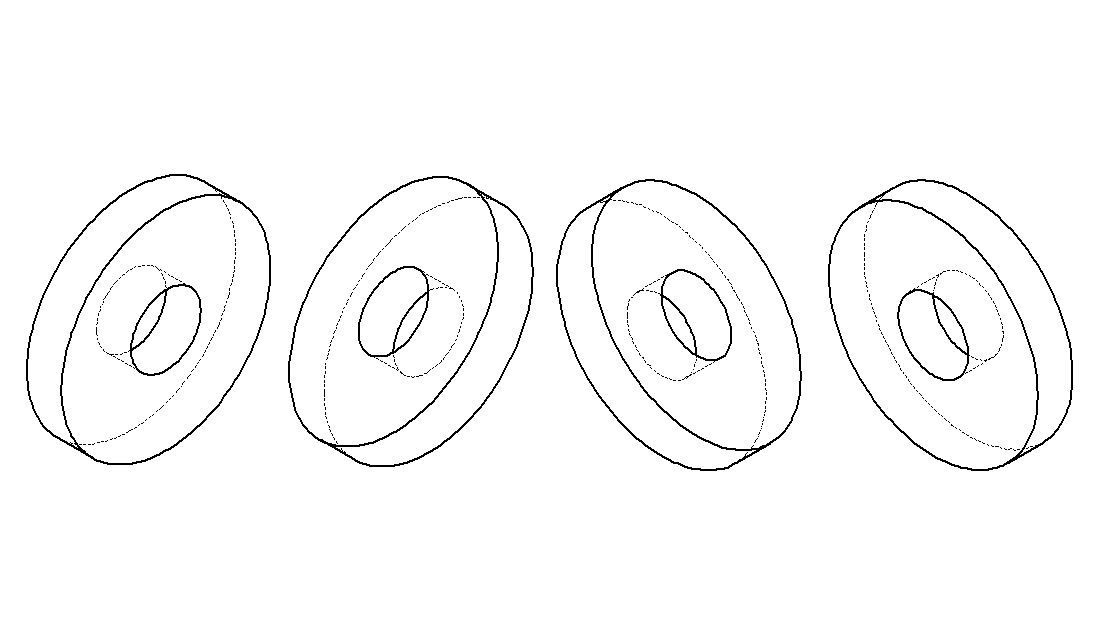

وظيفة حلقة إرتكاز المحافظة السوكة من السقوط و في ما يلي رسومات ثلاثيّة الأبعاد
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/127-solidworks-chariot-rondelle.jpg)
إسقاط متعامد للقطعة 12
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/128-solidworks-chariot-rondelle-projection.jpg)
ترقيم القطعة رقم 11
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/130-solidworks-chariot-rondelle-cotation.jpg)
الروابط الميكانيكية
رابط إنذماجي بين القطعة 1 و القطعة 4
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage1.jpg)
رابط إنذماجي بين القطعة 1 و القطعة 5
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage2-1.jpg)
رابط إنزلاقي بين القطعة 6 و القطعة 7
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage10-1.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage11-1.jpg)
رابط إنزلاقي بين القطعة 5 و القطعة 6
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage50-1.jpg)
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage51.jpg)
رابط إرتكازي بين القطعة 1 و القطعة3 بإعتبار أنّ الرابط بين القطعة 3 و 2 إنذماجي
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage2-2.jpg)
رابط إرتكازي بين القطعة 10 و القطعة12
![](https://www.exercicessolidworks.com/wp-content/uploads/2020/04/Assemblage7.jpg)
لا تبخل علينا بإعجابك و تعليقاتك البنّاءة لإثراء هذا التمرين بالضغط هنا
